Pinbelegung Plug&Radio Duster 2

[Thorsten_5]

Hallo Gemeinde,

Ich benötige Eure Hilfe. SuFu habe ich leider erfolglos benutzt.

Hat jemand die Pinbelegung vom Plug&Radio vom Duster 2, bzw. Die Pinbelegung vom Radio Kabelbaum um genau zu sein. Also die Belegung der 3 Stecker.
Ich suche das Mikrofon Signal, die Masse und die 5 Volt vom (zum) originalen Mikro.
Würde dieses gerne an meinem Erisin anschließen da das original Mikro gar nicht so übel scheint.

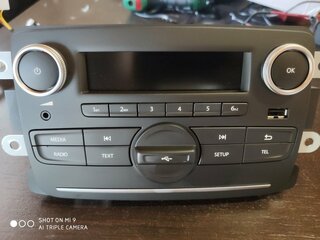

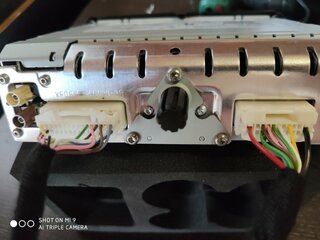

Ich hänge Mal Bilder von Radio und Kabelbaum an um Missverständnissen vorzubeugen.


Danke im Voraus.
Gruß Thorsten



[Texas]

Stecker links am Radio:
Pin 16 Mikrofon Plus
Pin 31 Mikrofon Masse/Abschirmung (schwarz)
Pin 32 Mikrofon Signal



[Thorsten_5]

Hallo Texas
Vielen Dank. Nun muss ich nur noch zusehen wie ich vom Erisin Radio 5Volt abgreife. Das Dacia Micro braucht ja 5 Volt,oder?
Gruß Thorsten

Beitrag automatisch zusammengeführt: 20.06.2019



[wavelow]

Stecker links am Radio:
Pin 16 Mikrofon Plus
Pin 31 Mikrofon Masse/Abschirmung (schwarz)
Pin 32 Mikrofon Signal

Nebenfrage: Ist das auch die Belegung beim MediaNav?



[wavelow]

Habs auch grad selber kontrolliert. Stimmt. Logischerweise die gleiche Belegung. Vor dem zweiten Kaffee sollte ich echt nicht hier lesen



[lajo]

Nein, dieses Radio ist mit einem Adapterkabel angeschlossen. Ist übrigens das R&Go, nicht das Plug&Radio.



[wavelow]

Habe mir jetzt diesen Plan fürs NAV herausgewühlt:



[uvs1313de]

Weiss jemand wieviel AMP das Mikrofon zieht ? Ansonsten kann man die 5V vom USB für GPS nehmen. Als Alternative einen Spannungswandler von 12V auf 5V dann ist man auf der sicheren Seite.



[hucky_58]

Weiss jemand wieviel AMP das Mikrofon zieht ? Ansonsten kann man die 5V vom USB für GPS nehmen. Als Alternative einen Spannungswandler von 12V auf 5V dann ist man auf der sicheren Seite.

Vermutlich im einstelligen mA-Bereich oder weniger. In externen Mikrofonen wurde sowas auch schon mit Batterien realisiert. Es könnte aber wichtig sein die Versorgungsspannung möglichst störungsfrei auszulegen. So ein Spannungswandler kann recht ordentlich stören (Oberwellen ...)



[uvs1313de]

Stimmt. Bei einem Mikrofon wäre dies schlecht. Wie siehts mit Widerständen zur Spannungsteilung aus ? Gleiches Prinzip wie bei Arduino Anwendungen. Ansonsten werde ich mir tatsächlich einen Adapter für den USB Port basteln. Dann ist es Plug n Play.



[hucky_58]

Wie siehts mit Widerständen zur Spannungsteilung aus ?

Ich würde mal probieren R1=680Ohm R2=470Ohm in Reihe,



[Smokiejr]

ist das auch für 1 Din Plug&Radio bei Duster I ice?
