Tür Kontaktschalter Schiebetür nachrüsten

[DerBaum]

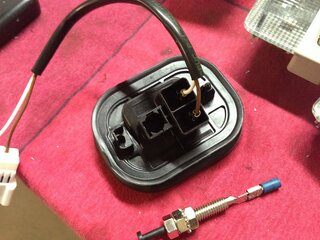

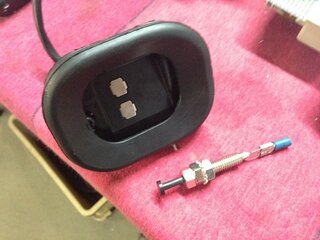

^Ich werde einen universellen Kontaktschalter verwenden. Diesen werde ich in dieses Modul aus der B-Säule einbauen.

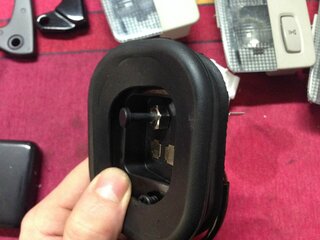

^Man sieht auf der Rückseite , das er schon für einen Schalter vorgesehen ist ... Es ist aber alles zu.

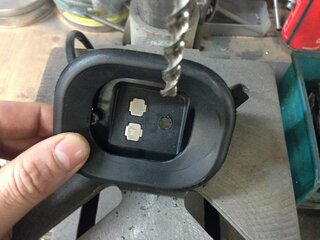

^Ich habe für den Schallter ein Loch gebohrt.

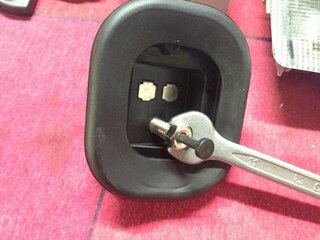

^Das Loch habe ich etwas zu klein gebohrt, so das man den Schalter schön einschrauben kann.



^Sitzt perfekt!

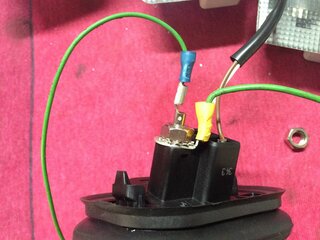

^Von Hinten habe ich alles schön verkabelt. Es ist ein einfacher Öffner. Er öffnet sobald die Schiebetür geschlossen wird.

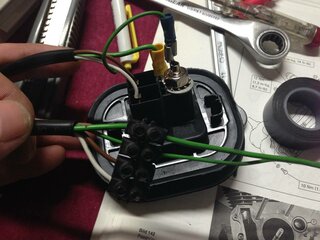

^Um das Gebilde weiterhin ausbauen zu können , habe ich eine Klemme mit eingebaut Die Verkabelung der ZV (Braun und Weiß) läuft jetzt auch über die Klemme.



[Garagoos]

Fährst du eigentlich auch mit dem Dokker oder dient der nur als "Bastel" - Spielplatz !?

Spass bei Seite, danke für die ganzen tollen bebilderten Anleitungen



[16V Rolli]

Schöne Anleitung, DANKE.
Bescheidene Frage, Zylinderkopf Drehmomentanleitung interessiert mich zur Zeit nicht, aber was sind das für Innenleuchten bzw. Leselampen da bei dir auf dem Arbeitstisch ???
gruss
rudi



[zettie]

... aber was sind das für Innenleuchten bzw. Leselampen da bei dir auf dem Arbeitstisch ???

Das sind Laguna II Innenleuchten, siehe hier:
https://www.dacianer.de/forum/showthread.php?t=11722



[lowrider82]

Das sind keine Zylinderkopfdrehmomente, sondern das sieht mir nach einem Yamaha Werkstatthandbuch aus. Und da gehts um irgendwas bei den Innerein (denn 12Nm wären sehr wenig für den Kopf).



[DerBaum]

Ja es ist ein Yamaha Motorrad Werkstatthandbuch. Welches Modell weiß ich grad nicht mehr Ich glaube zu sehen ist eine Schraube am Deckel des Kettentriebes.



[lowrider82]

Irgendein V2.



[DerBaum]

Es ist schon 2 wochen her als ich die Fotos gemacht habe... wenn ich mich richtig erinnere war es eine 535 Virago.



[lowrider82]

Dann bräuchte ich nur bei mir nachsehen ob das stimmt. Denn zufällig hab ich diese Unterlagen auch. Aber egal.



[Gerharddust]

Es ist schon 2 wochen her als ich die Fotos gemacht habe... wenn ich mich richtig erinnere war es eine 535 Virago.

Stimmt! Muss von einer Virago sein! Hab ich auch gehabt, das Reparaturhandbuch hab`ich immer noch
Übrigens suuper Anleitungen, die Du zeigst! DANKE.
