Anhängersteckdose Belegung /Anschlußplan

[Omnivor]

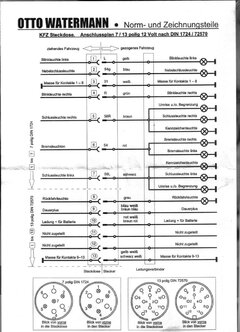

Habe den (DIN)Anschlußplan einmal kopiert.
Wird möglicherweise jemandem nutzen.



[tomrv]

Moin,

der Plan ist leider etwas veraltet.
Der Stift 11 wird inzwischen auch benutzt:

ISO 11446 – Wikipedia



[Rowitel]

Moin,

der Plan ist leider etwas veraltet.
Der Stift 11 wird inzwiscchen auch benutzt:

http://de.wikipedia.org/wiki/ISO_11446

Der Stift 11 ist die Masseleitung für 10 den Schaltplus, kann aber mit 13 zusammengeschlossen werden. Stift 12 ist Datenleitung, für was auch immer ?
Viele Grüße



[tomrv]

Moin,

warum das nicht so glücklich ist steht hier:

ISO 11446 – Wikipedia



[Helmut2]

... Stift 12 ist Datenleitung, für was auch immer ?

Für Hänger ESP sofern vorhanden, damit das mit dem ESP vom Zugfahrzeug synchronisiert wird.



[Omnivor]

Moin,

warum das nicht so glücklich ist steht hier:

ISO 11446 – Wikipedia

..mmhhh, was empfehlt Ihr denn jetzt, das ganze löschen, damit niemand einen Fehler macht?
Oder stehen lassen, um auf diese Besonderheit überhaupt erst aufmerksam zu machen?
Die Firma Watermann scheint die Teile so zu verkaufen.
Ich hatte den Plan als einer der Werbezettel bei einer Kabellieferung.
Ich bin sozusagen erst "Elektro-Anfänger" .



[tomrv]

Moin,

das sollte keine Kritik sein........
Laß die Sache doch laufen, die Leser können doch selber denken.

Wirklich wichtig die beiden Masseleitungen wirklich nur dann wenn man sowhl über die Ladeleitung und die Dauerplus große Ströme laufen lassen möchte.
Wenn z.B. in einem Caravan der Kühlschrank läuft (= mind. 10A) und ein Ladebooster (rund 10A). Dann wird es für den einzelnen Kontakt in der Steckdsoe belastungsmäßig eng.
Je nach Quelle können die 15-18 A ab.
