Beleuchtung Fensterheberschalter Einbauanleitung

[UndNochEinDokker]

Kurze Rückmeldung: Ich war erfolgreich. Vielen Dank für die wertvollen Tipps. Jetzt finde ich die Fensterheber-Schalter auch im Dunkeln.

Hallo Eberhard,

könntest du uns mitteilen, wo du die Drahtbrücke jetzt letztendlich eingesetzt hast? Wie * rät, gelber Draht mit Schalterpin neben dem pinken Draht?



[Texas]

Das Foto in Antwort 14 ist wohl zu unscharf?



[UndNochEinDokker]

Hallo Texas,

Das Lesen des kompletten Themas wäre wohl zu viel?

Wenn du das Posting unter deinem Foto liest, so stellt du fest, dass seine Kabel andere Farben haben. Ergo potentiell eine andere Belegung. Daher die Rückfrage.

Ich bin kein erfahrener Autoschrauber und will sicher sein, keinen Mist zu bauen.



[Texas]

Du hast also kein schwarzes und gelbes Kabel = Renault Standard Farben für Masse und Zündungsplus und kannst so die restlichen Anschlüsse nicht zuordnen?
Bei Eberhard1 ist die Belegung identisch.



[UndNochEinDokker]

Bei Eberhard1 ist die Belegung identisch.

Das war, was ich wissen wollte, danke. Also unterscheiden sich wirklich nur die Farben, es wurden keine Belegungen vertauscht.



[Dacia-Lodgy]

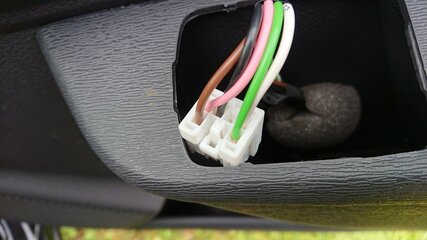

War bei mir auch so (Lodgy Facelift / Bau: Feb.17), daß die Belegung lt. John-Doe1111's PDF bei der Fahrertüre im weissen Stecker nicht stimmte, weil darunter gar kein PIN ist. Musste ich tatsächlich das Multimeter zur Hand nehmen und rausmessen (weil mein Hirn da noch nicht wollte - hätte auch nachdenken können: was war doch gleich geschaltenes Plus? richtig: gelb-grün)

Bzw. bezogen auf den Post#22 vor mir: war bei mir nicht so: die Farben stimmten, nur die Belegung nicht.

Egal - auf alle Fälle: So wie's auf meinen Fotos ist, funktionierts bei mir ;-)

mit 1,5mm² NYM ohne Isolierband-Sicherung, einfach reingeklemmt - na ja - nicht Bombenfest aber m.E. rauswackelungssicher!


ohne Gewähr und Garantie



[RichardMCV]

Bei meinem Lodgy wars genau so: Die pinbelegung ist geanderd! Die drahtbrucke werd ich noch versuchen...



[RichardMCV]

Also bij mir geht's! Aber doch eine frage: gibt's auch beleuchtung in die freigabeschalter fur die fensterheber hinten?



[_Hoddeli_]

und wie sieht das auf der Beifahrerseite beim Dokker aus ?



[Dacia-Lodgy]

Rote LED??? Bei ist keine rote LED und der Schalter ist sogar nach meiner Arbeit auch beleuchted!!!

*

Hattu Foto von Deinem Anschluß/Kabel/Stecker bzgl. "Beleuchtung im Freigabeschalter für die FH hinten"?



[Dacia-Lodgy]

??? Aber genau darum geht es doch - um die "Beleuchtung im Freigabeschalter für die FH hinten".
Durch die Draht-Brücken in den zwei "2er-Fensterheberschaltern" geht bei mir auch deren Hinterleuchtung.

Nur der "Freigabe-Schalter Heckfenster" ist duster.

Es geht um die Beleuchtung des Schalters, den Du beim Fotografieren ausgespart hast ;-)

LG
Stefan

Oder ist der beim Duster von Haus aus nicht duster?
PS: bei mir ist auch keine rote LED drin.



[Dacia-Lodgy]

;-(

meiner nich - schade

aber jetzt aufmachen und smd-led reinlöten muss nicht sein



[RichardMCV]

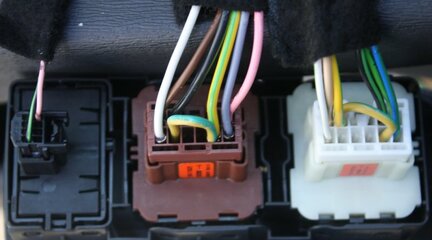

@Kasseler Strolch: Also hierunter ein bild vom schalter an fahrerseite. Bei meinem Lodgy gibt's nur 2 drahte am schalter fur freigabe. Steht da bei deinen schalter vielleicht eine nummer drauf? wie viele drahte sind da bei dir angeschlossen?



[Dacia-Lodgy]

bei mir schauts aus wie bei @RichardMCV, auch 4 rosa und 5 schwarz-grün



[Jan-Paul]

Fahrerseite habe ich geschafft dank euch.
Wie ist es mit der Beifahrerseite?
Habe hier nix gefunden.
