So verstehe ich das: die 2 gezeigten Widerstände simulieren den eingebauten Zustand im Auto und schalten das Radio frei bzw. umgehen den Zeitzähler der das Radio nach ner Weile abschaltet.

Ja, vermuten kannste da viel, da aber der TE nicht mit Details rausrücken möchte und auch pinout.ru nix verwertbares liefert, bleibt der Apparat eingebaut ;-)



[Joe_User]

Und geheim?

Die sind doch in der Grafik benannt, oder verstehe ich jetzt was falsch?



[elpege]

Die Quelle der Werte, bzw die Doku wären interessant



[HaJoHausB]

Vor allem weil 60Ω nicht mal in der E192-Reihe zu finden sind.



[Texas]

Wenn ein Steuergerät aus dem Datennetz heraus gelöst wird, fehlt dann meist der Abschlusswiderstand, wenn es nicht gerade das Steuergerät ist, wo der Widerstand original positioniert ist: kfz-datec



[Hawcline]

Okay, du möchtest die Frage von elpege nicht beantworten. Kann ich auch mit leben.

Die Frage ist im Beitrag 3 schon beantwortet.

Media Display LAN5910WR Wifi



[Hawcline]

Die Quelle der Werte, bzw die Doku wären interessant

Das ist das Problem, eine vernünftige Quelle ist schwierig zu finden.
Ich möchte keinen damit ärgern wie auch immer.
Ich habe z.B. etliche Monate Versuche gestartet den OBD am Tischgerät am laufen zu bekommen.
OBD war richtig konfiguriert, aber Radio hat keine Kommunikation gegeben bzw. angenommen.
In irgendeinem Forum habe ich dann gelesen das man einen 60 Ohm Widerstand dazu nehmen sollte.
Aber dazu gabs auch wieder unterschiedliche Berichte, die einen schrieben: "man sollte den Widerstand nicht paralell auflegen sondern irgendwie an Masse.
Hat aber alles nicht funktioniert. Dadurch das ich nicht einen reinen 60 Ohm Widerstand hatte, sondern 3x20Ohm,
dachte ich es würde daran liegen. Dann irgendwann nach etlichen Versuchen, klappte es dann doch irgendwie mit dem OBD.

Dann kam noch das Problem das das Radio bis ca.20min immer aus ging.
Darauhin habe ich experiment und fand am Pin32 heraus, wenn ich irgeneinen Widerstand mit Masse verbinde, das ich ein Schritt weiter bin, ich bekam auf einmal ein Bootvideo und beim ausschalten den Standby Bildschirm.
Super damit komm ich mit dem Programmieren und experimentieren klar.

Hallo Hawcline, für mich sehen die beiden Boards (5900 und 5910) quasi identisch aus. Ich frage mich, ob das WLAN-Modul auf dem Steckplatz neben dem dicken geklebten Elko Platz finden würde und ob man dieses selbst nachrüsten kann. Dein Board hat kein WLAN, oder?

Die sehen identisch aus ja, aber es gibt Unterschiede, ich habe mal die Prozessorleistung und Ram im 5910 so angepasst wie im 5900, Das hat nicht geklappt, ging in die Reboot Schleife.
Der Steckplatz ist für das DAB+ Modul.

das 5900 Radio hat WLAN, ich dächte das das 5910 Radio auch WLAN hatte, aber es möchte nach dem Virgin nicht so ganz wie ich das möchte, gut ist nicht schlimm, ist ja nur ein BastelRadio.



[Hawcline]

So verstehe ich das: die 2 gezeigten Widerstände simulieren den eingebauten Zustand im Auto und schalten das Radio frei bzw. umgehen den Zeitzähler der das Radio nach ner Weile abschaltet.

Wenn der Pin 32 nicht belegt ist, schaltet sich das Radio ohne Ankündigung sich bis ca.20 min. ab



[HaJoHausB]

Die Frage ist im Beitrag 3 schon beantwortet.

Media Display LAN5910WR Wifi

Da verwechselst du leider #3 mit #22, aber immerhin hast du es aufgeklärt.



[elpege]

Wenn der Pin 32 nicht belegt ist, schaltet sich das Radio ohne Ankündigung sich bis ca.20 min. ab

Der "Autokino" Schalter rückt in Reichweite

Woher stammt denn das Bild von der Steckerbelegung, kannst Du einen Link posten?

(Ja, da ist ein zweites Videokabel im Stecker, keine Ahnung wo das im Fahrzeug liegt)

Vielen Dank für deine Arbeit und diese Beiträge!



[Hawcline]

32 pin Nissan Head Unit Additional connector @ Pinouts.ru

Beitrag automatisch zusammengeführt: 10.04.2024

(Ja, da ist ein zweites Videokabel im Stecker, keine Ahnung wo das im Fahrzeug liegt)

Könnte es vielleicht mal für TSR gedacht sein, das natürlich nicht vorhanden ist???



[McKevin]

Das sieht nicht nur so aus.

HaJoHaus, das ist nur das Board. Es kann aber unterschiedlich bestückt sein und andere/mehr Funktionen haben. Dacia hatte ja irgendwann so vor etwa einem Jahr mal die WLAN-Funktion gestrichen, so das Android Auto/Carplay nur noch über USB-Kabel geht. Ich schätze mal, das bei beiden Boards kein WLAN verbaut ist, da sind mir noch zu viele Stellen nicht bestückt. Wenn ich mein Sound upgrade durchführe, werde ich mal mein Media Display öffnen und mal Vergleichsfotos vom Mainboard machen. Wird aber erst im Mai/Juni werden.



[McKevin]

So, hab eben noch mal geschaut, was für Chips dort drauf sind und wofür die gut sind:
NXP SAF775: high Performance AM/FM/DAB Dual Tuner, Integrated Audio Post Processing, Open HiFi 2 Core
Infineon TriCore: AURIX CAN-Bus Interface und ADC
NXP iMX6: GPU und CPU
2x Micron: RAM
ublox NEO M8L: GPS/Glonass/Speed etc für Navigation
Den links oben kann ich nicht erkennen.



[Hawcline]

Moin zusammen.

Ich melde mich mal wieder aus der Bastelecke.

Habe die Tage ein MN4 LAN5910WR Slovakia mit EEU Navi, ohne WLan bekommen.
Angeschlossen, Fehler: Streifen im Display, der Rest funktioniert tadellos.
Ja ich weiß einige schreiben, ein MediaDisplay mit Navi???, ja ich war auch überrascht.
Habe 2 MN4 LAN5910 bekommen, das eine war mit Navi das andere ohne.
Das mit Navi hatte die 10.2 drauf, bin auf 9.9 runtergegangen und Navi war immer noch drauf mit Button.
Aus meiner letzteren Erfahrung die ich gesammelt hatte. Beim MediaDisplay, ja kann man den NaviButton aktivieren, aber nach einem Update ist der Button weg. Muss wohl vom Werk aus draufgewesen sein, nur ohne WLan.
Da ich ja mein letztes MediaNav mit dem Update 11.4 zum Brieferschwerer gebracht hatte. (OBD ging doch noch, Software war platt, auch kein uboot mehr), dachte ich tausch doch mal die Display vom geschrotteten LAN5900 mit dem StreifenDisplay vom LAN5910.
Serielle Schnittstelle angelötet, ab ins uboot, die hwvar=1505 auf die 1504 geändert, siehe da, WLAN funktioniert.

Folglich ist das WLan mit in der Displayeinheit verbaut.

So noch ein schönes Wochenende gewünscht.



[Hawcline]

Der "Autokino" Schalter rückt in Reichweite

Woher stammt denn das Bild von der Steckerbelegung, kannst Du einen Link posten?
Anhang anzeigen 146032
(Ja, da ist ein zweites Videokabel im Stecker, keine Ahnung wo das im Fahrzeug liegt)

Vielen Dank für deine Arbeit und diese Beiträge!

Mahlzeit,

Update aus der Bastelecke,

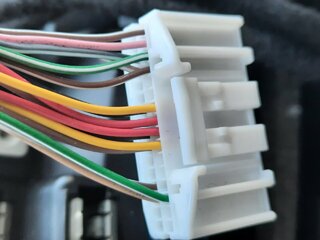

Nein es ist kein zweites Videokabel. Es ist für Mikrofon.

1
2
3
4
5
6
7  - Gelb Mikrofon (St.2)
8  - Rot Mikrofon (St.3)
9  - Rot Kamera +6V
10 - Gelb Kamera Bild
11
12
13 - Lautstärke - (13-16 Lenkradfernbedienung)
14 - Lautstärke +
15
16 - Steuer Lautstärke
17
18
19 - OBD 14 (Wiederstand 60 Ohm nach 20) - TischRadio
20 - OBD 6
21
22
23 - Braun Mikrofon (St.1)
24 - Schwarz Mikrofon (St.4)
25 - Schwarz Kamera
26 - Braun Kamera Bild
27 - Masse
28
29 - (Lenkradfernbedienung) Mute
30 - (Lenkradfernbedienung)
31
32 - Dauer AN (Wiederstand 20 Ohm nach 27) - TischRadio
