Original Rückfahrkamera an Media Nav Evo anschließen

[Nataniel_B]

Moin moin,
ist hier Jemand, aus dem Raum Wuppertal / Düsseldorf, der mir helfen kann die RFK ans MNV anzuschließen?
Ich habe bereits sämtliche, verfügbaren, Videos geschaut und auch die bemüht aber bekomme es nicht hin.
Auch mit der Original Anleitung funktioniert es nicht.

Hallo,

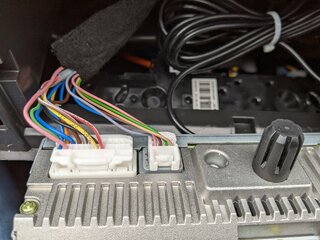

haben Sie vielleicht das Problem gelöst? Ich habe auch den Satz mit original RFK (laut Anleitung sind die Pins: 9,10,21,22 ausreichend für die Kamera) und wollte sie einbauen. Jetzt noch die Frage mit der Belegung vom Pin 3, ob sie nötig oder nicht für die RFK ist? Bei mir im Auto (DD2, Bj. 2020) ist der Pin 3 im 24-Pinstecker frei.

Vielen Dank im Voraus.



[Tiger151]

Hallo, ja Pin 3 ist das Signal vom Rückwärtsgang fürs MediaNav zum umschalten auf Kamera.
Entweder vom Rückfahrscheinwerfer mit nach vorn bringen oder vom Pin 40 der UCH holen.



[Nataniel_B]

Alle MediaNav verbinden sich gleich, egal ob MN1, MN2 oder MN3.
Die Erklärung meiner Stecknadeldiagramme ist sehr korrekt. Ich habe viele Male auf allen MediaNav-Geräten verwendet und kein Fehler. Vor ein paar Tagen habe ich eine Kamera an einen MN2 in einem Duster in derselben Konfiguration angeschlossen und läuft perfekt.
Wenn Sie an Pin 10 +12 V anlegen, beschädigen Sie den Signaleingang der Rückfahrkamera.

Hallo, ich habe die originale RFK mit Pins: 9, 10, 21 und 22 ans Media Nav Evo (2) angeschlossen und das Radio zeigt leider kein Bild beim einlegen den Rückwärtsgang. Bei mir ist der Pin 3 nicht belegt. Kann das der Grund sein? Viele Grüße.



[Tiger151]

Hallo, ja Pin 3 muß belegt werden mit dem Signal des Rückwärtsgang. Und im Micom muß die Rückfahrkamera freigeschaltet werden, wenn in den Einstellungen dazu nichts zu finden ist.



[Nataniel_B]

Hallo, ja Pin 3 muß belegt werden mit dem Signal des Rückwärtsgang. Und im Micom muß die Rückfahrkamera freigeschaltet werden, wenn in den Einstellungen dazu nichts zu finden ist.

Die Kamera ist freigeschaltet ("rvc" in Micom ist aktiv). Also Du meinst, dass die RFK benötigt noch den Pin 3 an MNE. Dann soll alles richtig funktionieren



[Doc_Dokk]

Hallo, ja Pin 3 muß belegt werden mit dem Signal des Rückwärtsgang. Und im Micom muß die Rückfahrkamera freigeschaltet werden, wenn in den Einstellungen dazu nichts zu finden ist.

Hallo, beim Einlegen des Rückwärtsgangs schaltet mein Media NAV nicht mehr auf die Original-Rückfahrkamera um, also es tut sich nichts auch kein schwarzer Bildschirm. Ich habe nun am Stecker bei der Rückfahrkamera 6V an dem äußeren Pin gemessen aber bei Pin 3 messe ich keine 12V Spannung bei eingelegtem Rückwärtsgang (nur Zündung!). Die Lampe für den Rückwärtsgang leuchtet. Was kann die Ursache für die fehlende Spannung am Pin 3 sein außer Kabelbruch? Wäre es der einfachste Workaround die fehlenden 12V auf Pin 3 vom Rückwärtsscheinwerfer anzuzapfen?



[Tiger151]

Hallo, ja wo her kommen die 12 V an Pin 3 ?
Original kommt das Signal von der UCH. Bei Nachrüstung nimmt man am einfachsten das Signal/12 V vom Rückfahrscheinwerfer.
Originalkamera funktionieren mit 6 V vom Ausgang MediaNav. Nachrüstkameras funtionieren mit 12 V.



[Doc_Dokk]

Danke für die Info. Wie gesagt es ist alles im Original. Wenn die 12V Signal Leitung im Original vom UHC Pin 40 kommt (Rückfahrscheinwerfer) dann müsste es danach ja nochmals eine Abzweigung geben, da der Rückfahrscheinwerfer ja funktioniert und auf Pin 3 Kamerseite keine 12V ankommen? Naja denke die Fehlersuche ist zu aufwendig...wird wohl der workaround.



[HaJoHausB]

Wieso Kameraseite? Die 12V sind für Pin3 am MNE.



[Doc_Dokk]

Wieso Kameraseite? Die 12V sind für Pin3 am MNE.

Meinte diesen Stecker an der Kameraseite. Pin 3 ist bei mir belegt und ich dachte hier sollten 12V Signal ankommen..bin mir aber auch unsicher da die 12V ja dann auch in die 6v Cam gelangen würden? Bei 1 und 4 messe ich 6V.



[Doc_Dokk]

Okay ich ruder zurück. Fehlersuche lohnt sich doch. Auch wenns jetzt ein wenig peinlich wird habe ich nochmals die Sicherungen überprüft und festgestellt, dass die gute Sitzheizung wohl an war und die F16 durchgebrannt hat. Interessant, dass dann auch die cam nicht mehr funzt. Sorry wegen der Umstände aber wenn ich jetzt schon alles offen habe mache ich jetzt noch paar pics von der Steckerbelegung und messe mal Pin 3 am Stecker zur Cam was für eine Spannung anliegt. Bei Interesse gerne melden.



[HaJoHausB]

Interesse
Nicht für mich persönlich, aber ein hilfesuchendes Individuum ist vielleicht froh die Info in einem dann alten Thread zu finden, um einem dann aktuellen Problem auf die Schliche zu kommen.



[Corax]

hilfesuchendes Individuum

Das kann auch über die Suche Hilfe finden.



[HaJoHausB]

Dier Spannung steht bereits irgendwo? Das muß ich überlesen haben.



[Doc_Dokk]

Also wenns hilft gerne:
Zustandsbeschreibung bei fehlender/defekter F16 Sicherung bei Originalverkabelung:

- Rückscheinwerfer funktioniert
- Media Nav erkennt Einlegen des Rückwärtsgang nicht, kein Umschalten auf Cam, keine Fehlermeldung im Media NAV (selbst bei abgezogener Cam!)
- Die Cam wird weiterhin mit 6V versorgt
- Sitzheizung fällt aus

Zustandsbeschreibung bei abgezogener Cam, eingelegtem Rückwärtsgang, funktionierender Sicherung:

- Pin 3 keine Spanung messbar aber es erscheint auch Fehlermeldung im NAV: Cam defekt oder nicht angeschlossen, daher kann ich nicht 100% sagen ob 12V bei angeschlossener Cam ankommen.
- Pin 1 und 4 natürlich weiterhin 6V messbar

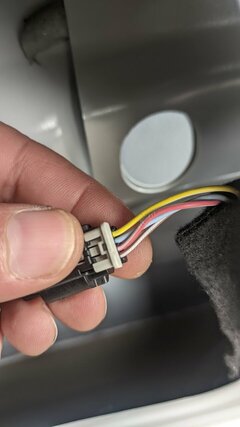

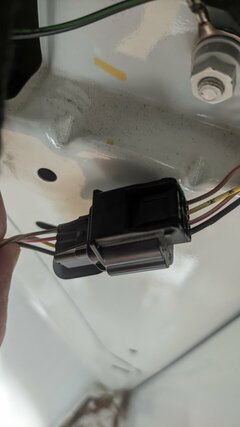

Bei der Steckerbelegung in der Hecktüre (Dokker) und C-Säule (hinterm Rücklicht) lässt sich ein wunderbarer Farbwechsel der Adern erkennen. Pin 3 beim Hecktür-Stecker ist bei mir übrigens mit der hellblauen Ader belegt.
