Multimedia Interface Unit (MIU) nachrüsten

[Jens3]

4CARMEDIA 59670 ist heute in Antalya bei mir angekommen.
Alle Stecker wie auf Bild im Thread #125 vorhanden.
Jetzt bräuchte ich noch Hilfe. Welche Kabel im Stecker bleiben und welche raus müssen.
Danke und Gruß
Jens



[lajo]

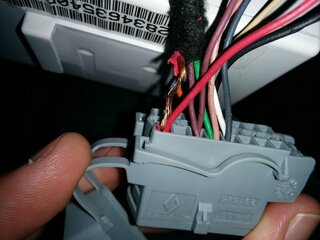

Also du brauchst den rot markierten Stecker. Du brauchst Pins 15 16 17 18 3 12 (siehe Bild), den Rest kannst du entfernen.



[Jens3]

Also du brauchst den rot markierten Stecker. Du brauchst Pins 15 16 17 18 3 12 (siehe Bild), den Rest kannst du entfernen.

Gehen die Kabel per Hand rauszuziehen oder sollen Sie mit einen Kabelschneider abgetrennt werden?



[lajo]

Du kannst sie rausziehen aber du musst zuerst den Stecker an der Seite aufmachen und dann kleine Haken zurückbiegen. Ich werde am Abend ein Detailphoto machen um es zu veranschaulichen.



[lajo]

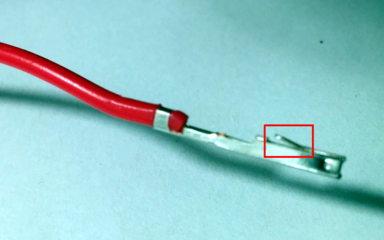

Ich habe mich falsch erinnert, diesen Stecker muss man nicht aufmachen, einfach nur den Rückhaltehaken zurückbiegen und das Pin nach hinten ausziehen. Eine dünne Nadel ins schmale Loch einfügen, oder noch besser so eine Klammer:



[Jens3]

Ist das nicht einfacher den Stecker aufzusägen die Pins rausnehmen, die man nicht braucht und dann wieder mit einem Heizluftkleber zusammenkleben?
Ist das ein brauchbares Werkzeug für den 24 Pin Stecker?
5 stücke auto draht terminal buchse pin entfernung demontieren werkzeuge wartung titanium legierung für denso te nippon sumitomo stecker in 5 stücke auto draht terminal buchse pin entfernung demontieren werkzeuge wartung titanium legierung für denso te nippon sumitomo stecker aus Zangen auf AliExpress.com | Alibaba Group (https://de.aliexpress.com/item/5Pcs-Car-Wire-Terminal-Socket-Pin-Removal-Dismount-Tools-Maintenance-Titanium-Alloy-for-Denso-TE-Nippon/32804788560.html?)

Danke und Gruß
Jens



[lajo]

Unscharf, aber ich hoffe, es hilft.

YouTube Video



[Jens3]

Okay, jetzt klappt es mit dem Rausziehen. Jetzt treffe ich das richtige Loch.



[Jens3]

Man könnte vielleicht einen Gruppenkauf erwägen.
Kostenloser Versand ab 11 Stück
Eine einzelne Sendung würde (vielleicht) auf 3 € zurückkommen

Wenn es eine Dacianerin oder Dacianer gäbe und aus München käme, die/der könnte Sie auch direkt in München vom Vertriebszentrum abholen.



[Papa_Dravet73]

Und wenn es einen Dacianer gibt der aus München kommt, der könnte Sie auch direkt in München vom Vertriebszentrum abholen.

Da bin ich mit 2 Stück dabei!



[Jens3]

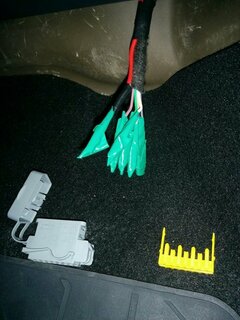

@lajo die Kabel habe ich aus dem 24pin Stecker rausbekommen und müsste mit deinem Stecker aus Thread #138 übereinstimmen.
Siehe Bild

Bei mir ist es ein grünes Kabel bei deinem Stecker ist es ein graues Kabel.
Die Kabel jetzt abtrennen oder lassen sich die Kabel aus dem Gegenstecker auch rausziehen?
Danke und Gruß
Jens



[lajo]

Ja, das sind die richtigen Kabel. Das andere Ende lässt sich sicherlich irgendwie rausziehen, aber mein Kabel hat keinen solchen Stecker also ich weiss nicht, wie. Wenn du es nicht schaffst, kannst du die Kabel dort auch abschneiden, du wirst ja an diesem Ende löten.



[Jens3]

Ja, das sind die richtigen Kabel. Das andere Ende lässt sich sicherlich irgendwie rausziehen, aber mein Kabel hat keinen solchen Stecker also ich weiss nicht, wie. Wenn du es nicht schaffst, kannst du die Kabel dort auch abschneiden, du wirst ja an diesem Ende löten.

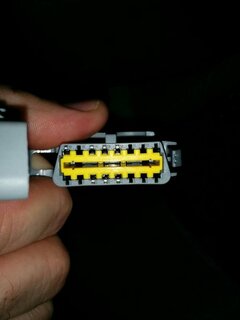

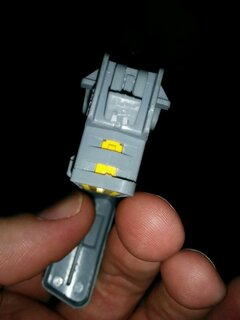

Im 24 pin Gegenstecker sind ebenfalls solche parallelen Löcher in dem man mit einer Nadel oder Büroklammer die Rückhaltehaken zurückbiegen kann und die Kabel hinten rausziehen.
Wie sieht der nächste Schritt aus?
Danke und Gruß
Jens



[lajo]

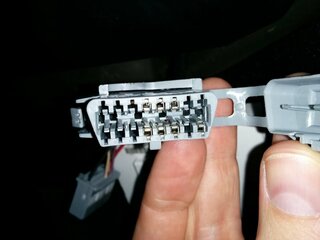

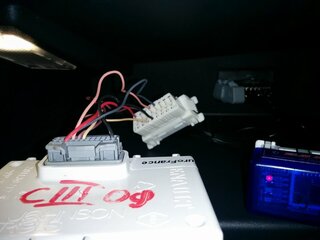

Jetzt musst du die Kabel mit denen der OBD-Buchse verbinden:
BIC 15 -> OBD 12
BIC 16 -> OBD 13
BIC 17 -> OBD 14
BIC 18 -> OBD 6
BIC 3 -> OBD 16
BIC 12 -> OBD 4 oder 5



[Jens3]

Jetzt musst du die Kabel mit denen der OBD-Buchse verbinden:
BIC 15 -> OBD 12
BIC 16 -> OBD 13
BIC 17 -> OBD 14
BIC 18 -> OBD 6
BIC 3 -> OBD 16
BIC 12 -> OBD 4 oder 5

Kann man das auch über einen 16 pin OBD2 OBDii OBD 2 Splitter Verlängerungskabel Männlich zu Drei Weiblichen Y Kabel OBD2 splitter OBD2 erweiterung für ELM327 Icar2 machen?
So einen habe ich.
