Sandero III - Erich Jäger E-Satz rotes Kabel wo anschließen

[fast-olli]

Moin, habe Gestern bei einem Sandero Stepway 3 eine Anhängerkupplung und den E-Satz ( von Erich Jäger ) verbaut. Alles soweit ganz gut aber ich finde die Steckereinheit nicht, wo das einzelne rote Kabel an Pin 5 gesteckt werden soll. Kann mir da jemand helfen ? Danke, Grüße Olli.



[ReOlaf]



[fast-olli]

Ich vermute es ist Dauerplus aber es soll laut Zeichnung in einen Stecker in Fahrtrichtung links irgendwo vor vor dem Gurtabroller.



[xr600schwarz]

vermute es ist Dauerplus

Ich denke es Ist über die Zündung geschaltet, für das Steuergerät Licht Anhänger.



[fast-olli]

Ja das wird so sein aber wo sitzt der Stecker in der oben gezeigten Zeichnung, wo das Kabel mit der Bezeichnung I, in den fünften Pin eingesteckt werden soll ?

Beitrag automatisch zusammengeführt: 14.12.2024

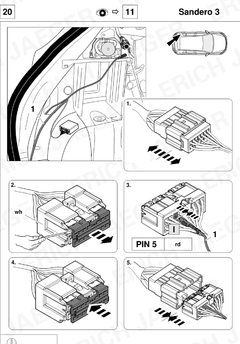

In der Zeichnung 1 ist ja ganz genau zu sehen , dass das rote Kabel I vor den Gurtroller gezogen wird .



[Schrauber74]

Oft sind die Anleitungen nicht absolut genau. Ich würde sagen anhand des Kabelquerschnittes, der Kabelfarbe und des recht kleinen Pins ist das die Spannungsversorung für das AHK-Steuergerät. Vermutlich ist es dann die Leitung die auf dem Bild 1 rechts am Steuergerätestecker zu sehen ist, das kann man aber ja durchohmen.

Daher kann das Kabel einfach an Klemme 30/Plus wo gerade was liegt, Klemme 15 bzw geschaltetes Plus ist meist gelb oder zweifarbig mit rot.

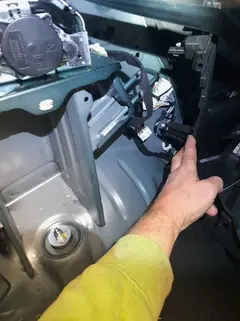

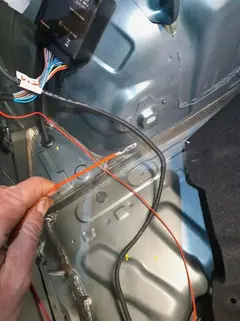

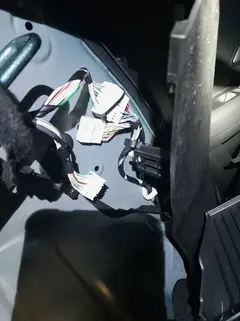

Deine Bilder sind leider recht schlecht, aber an den einen Stecker mit dem Kabelbinder drum scheint doch rot und ein freier Pin zu sein?

15 und 30 für zB einen Wohnwagen sind dicker, haben größere Klemmen wegen dem höheren Strom und ist meist optional, dh nicht im Satz mit drin.

So zB:
Intelligente Ladefunktion: Erweiterungssatz für Kabelbaum der Anhängerkupplung



[xr600schwarz]

Beitrag automatisch zusammengeführt: 14.12.2024

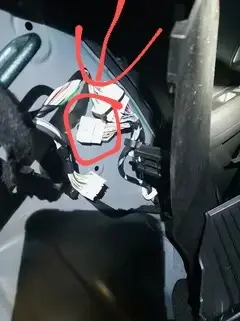

Hier sieht man es.
Welcher Stecker es auf deinem Bild ist, kann man schlecht erkennen. Ich glaube es ist der obere. Zähle doch einfach mal nach.
Im Sicherungskasten muss dann noch eine Sicherung gesteckt werden, die sollte auch dabei sein.



[tam-]

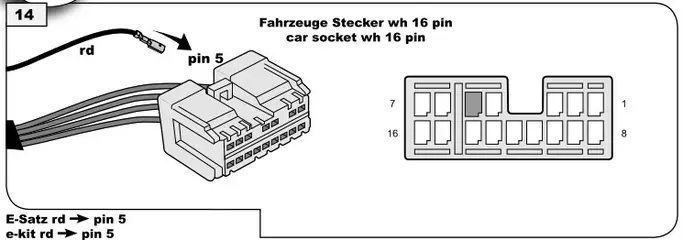

16 PIN Fahrzeugstecker mit Pin-Nummer:



[fast-olli]

Danke erstmal, ich werde mich Morgen nochmal damit beschäftigen. Grüße Olli.



[Sandero3_Safaribeige]

Jaeger ist bei der Beschreibung schon sehr genau, das ist der Unterschied zu irgendwelchen Universal-Elektro-Sets. Den man auch entsprechend bezahlt, natürlich. Bei mir war der Stecker mit dem freien Pin exakt da, wo er nach der Beschreibung zu finden sein sollte, also links unter dem Filz neben der Rückbank. Etwas tiefer ist noch ein kleinerer Stecker mit weniger Polen. Beide sind mittels Clips am Blech fixiert.



[xr600schwarz]

links unter dem Filz neben der Rückbank

Das ist aber Dauerplus für den Hänger.



[Schrauber74]

Dem Kabelquerschnitt und Klemme nach nicht.

Siehe meine Aussage oben.



[xr600schwarz]

Bei den zwei, wo Ich den Elektro-Satz eingebaut habe, war das Zündungsplus in dem mittleren Stecker, in der Nähe der linken, hinteren Gurt Aufrollung.



[Schrauber74]

Nochmal, ich sehe da keinen geeigneten Kabelquerschnitt und Stecker für Zündungsplus, falls du damit geschaltetes Plus und/oder Dauerplus für einen Wohnwagen meinst.

Dieses Zündungsplus könnte bzw wird für das AHK-SG ausreichen, wobei ich nicht weiß ob das SG nicht Dauerplus haben muss, da sonst ggf ohne "Zündung an" die gesamte Beleuchtung am ANHÄNGER nicht geht!?
(Einen Hänger hast du, wenn du nach unten guckst!)

Da das Kabel einfach nur Rot ist würde ich so sagen, das ist Dauerplus für die Versorgung vom AHK-SG, >#8 KAbel in Pin 5.

Alles aber anhand der nicht gerade tollen Bilder und ohne die Anleitung zur Hand.



[xr600schwarz]

am ANHÄNGER

Für mich sind die gezogenen Teile HÄNGER, Zweiräder mit Motor sind MOPEDS und Vierräder mit Motor sind KRAFTWAGEN.

Anhänger 925er Silber Maus Erfinderisch | 034211

Schau mal da gibt es einen sehr schönen Anhänger.

Aber zurück zum Thema, das rote Kabel muß in den 16 poligen Stecker, in den freien Steckplatz. Dieser sitzt in der Nähe der Gurt Rolle für den Linken Sitzplatz der Rückbank.
