Taster zum Ausschalten des Start-Stop-Systems: Pinbelegung

[Christian...]

Hallo zusammen,

es geht um den Taster im Logan unter/neben dem Handbremshebel. Der, mit dem man das Start-Stop-System ausschalten kann.
Dieser hat einen Steckeranschluss, in dem 4 Pinne belegt sind.

Ich würde den Taster gerne für andere Zwecke verwenden. Zwei der 4 Pinne werden durch den Taster verbunden, wenn man den Taster betätigt. Wofür sind die anderen beiden Pinne? Für die Kontrolleuchte im Taster? Wie klemmt man das an?

Vielen Dank im Voraus für Eure Hilfe.

Einen schönen Tag wünscht

Christian



[Micha-San]

Moinsen,

suche und Dir wird geholfen werden...

Start & Stopp automatisch ausschalten - So gehts



[Christian...]

Hallo Mischa,

vielen Dank für den Link. Damit habe ich schon mal die beiden Pinne, die bei Taster-Betätigung verbunden werden.
Wenn ich nichts überlesen habe, werden aber die beiden anderen Pinne des Tasters nicht in dem Thread erklärt, oder?

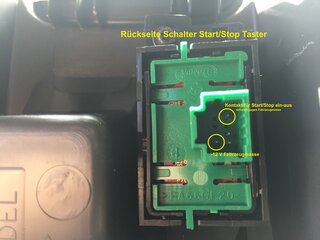

Wofür sind die anderen beiden (auf dem Foto nicht umkreisten) Pinne gedacht? Eventuell für die Kontroll-Leuchte im Taster?


Viele Grüße
Christian



[Duster 13]

Hallo Mischa,

vielen Dank für den Link. Damit habe ich schon mal die beiden Pinne, die bei Taster-Betätigung verbunden werden.
Wenn ich nichts überlesen habe, werden aber die beiden anderen Pinne des Tasters nicht in dem Thread erklärt, oder?

Anhang anzeigen 92882

Wofür sind die anderen beiden (auf dem Foto nicht umkreisten) Pinne gedacht? Eventuell für die Kontroll-Leuchte im Taster?


Viele Grüße
Christian

Wenn ich raten soll....
Einer für die Kontrolleuchte, der Zweite für die Beleuchtung?
