Jogger - Rückfahrkamera nachrüsten
- Ersteller TSMD
- Erstellt am
es liegt kein Kabel!!! Soviel schonmal an dieser Stelle...
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #17
Wir haben es dann heute doch zur Aufgabe gemacht, die Kamera zu installieren.
Dazu am besten die Einbauanleitung aus Beitrag #2 von Dacia anschauen und der Rest ist sehende Arbeit...

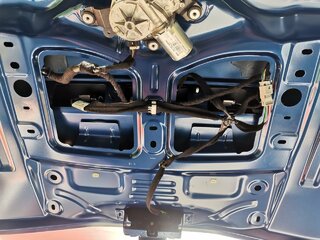

Kofferraumklappe
2 Schrauben innen T20 herausdrehen und die gesamte Abdeckung mit einem kräftigen Ruck (wie LZparts immer sagt) abnehmen.
Elektrik
Die beiden Stecker der Kennzeichenbeleuchtung abnehmen (Bügel hinten runter drücken und den Stecker nach Vorn schieben.

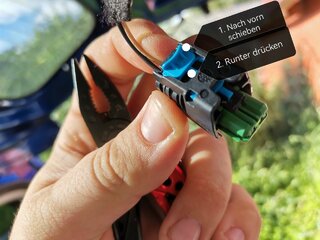

Danach den Sicherungsstecker des Schlosses abnehmen (die blaue Sicherung nach Vorn schieben, dann wie bei den Leuchten weitermachen)
Als nächstes den Faltenbalg öffnen
Heckträger abnehmen
Der gesamte Träger ist mit 6x 10er Muttern gesichert, sowie 2 blauen Pöppeln. Die Muttern abdrehen und die blauen Pöppel mit der Zange zusammendrücken und durchschieben, oder wie in unserem Fall abdrehen (neuer Träger war im Set dabei)
ACHTUNG: der Träger ist mit Dichtmasse festgeklebt, hier bedarf es etwas mehr Kraft. Einer zog von Außen und Einer drückte von Innen, dann machte es plopp und ab war der Träger.
Dazu am besten die Einbauanleitung aus Beitrag #2 von Dacia anschauen und der Rest ist sehende Arbeit...
Kofferraumklappe
2 Schrauben innen T20 herausdrehen und die gesamte Abdeckung mit einem kräftigen Ruck (wie LZparts immer sagt) abnehmen.
Elektrik
Die beiden Stecker der Kennzeichenbeleuchtung abnehmen (Bügel hinten runter drücken und den Stecker nach Vorn schieben.
Danach den Sicherungsstecker des Schlosses abnehmen (die blaue Sicherung nach Vorn schieben, dann wie bei den Leuchten weitermachen)
Beitrag automatisch zusammengeführt:
Als nächstes den Faltenbalg öffnen
Beitrag automatisch zusammengeführt:

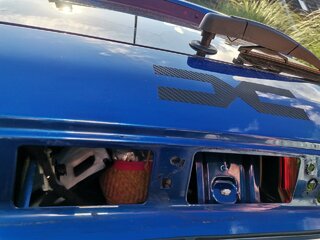

Heckträger abnehmen
Der gesamte Träger ist mit 6x 10er Muttern gesichert, sowie 2 blauen Pöppeln. Die Muttern abdrehen und die blauen Pöppel mit der Zange zusammendrücken und durchschieben, oder wie in unserem Fall abdrehen (neuer Träger war im Set dabei)
ACHTUNG: der Träger ist mit Dichtmasse festgeklebt, hier bedarf es etwas mehr Kraft. Einer zog von Außen und Einer drückte von Innen, dann machte es plopp und ab war der Träger.
Zuletzt bearbeitet:
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #18

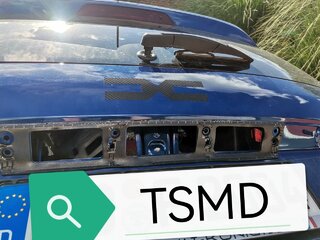

Danach die Dichtmasse abrubbeln und säubern.
Neuen Träger bestücken
Die Kennzeichenleuchten und den Schlossschalter ausdrücken und in den neuen Träger einklicken. Ist vertauschsicher. Die Kamera in den Halter eindrücken und dann in den Träger einsetzen.

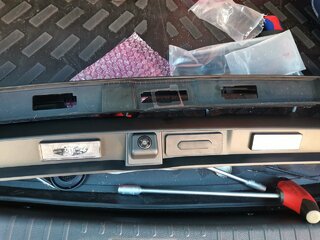

Oben der Alte unten der Neue.
Danach die Schutzfolie von der Dichtung entfernen und den Träger am Fahrzeug ansetzen (4 Führungsstifte, 6 Schrauben und 2 blaue Klippse weisen Euch den Weg) und mit kurzem Ruck einrasten lassen. Die blauen Klippse sichern alles für den Moment.
Nun die 6 Muttern handfest anziehen und der Träger ist soweit fertig.
Alle 3 Stecker wieder aufstecken und die blaue Sicherung wieder verriegeln.
Zuletzt bearbeitet:
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #19
Kabel der Kamera einschleifen/verlegen
Dazu das Kabel auf die Kamera aufstecken und ein kleine Schlaufe legen, mit nem Kabelbinder sichern.
Am besten zu Zweit das Kabel ab hier verlegen. Die Crimpkontakte mit Isoband zusammenbinden und gut 10cm nach hinten Isoband drumwickeln (lässt sich so besser führen/durchschieben.

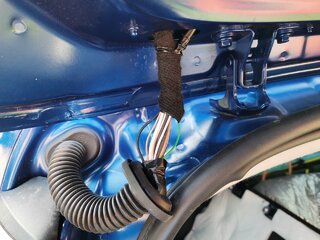

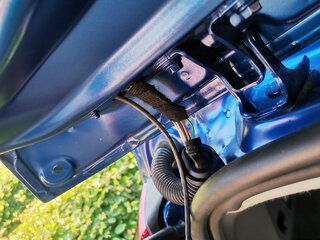

Zu Erst durch die Heckklappe zum Faltenbalg legen.
Dann hier durch den Balg durchzuppeln.
Innenverkleidung lösen
Dazu die 4 Plasteschrauben (schwarze 2Eurogroße Deckel mit Schlitz) lösen, 2 an den Rückleuchten, 2 an der Rückbank. Sowie 2 T20 Schrauben lösen (1 an den Rückleuchten, 1 am Gurt).

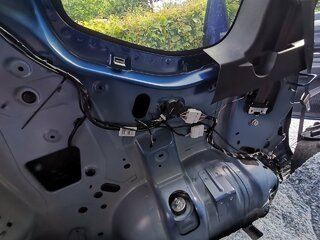

Dann die schwarze Innenverkleidung in LZparts-Manier abnehmen. Und das Kabel nach Innen durchschieben und entlang des Kabelbaumes verlegen und festbinden.
Beitrag automatisch zusammengeführt:
EDIT: nur wenn Heckkabelbaum nicht passt, sonst weiter ab Beitrag #24

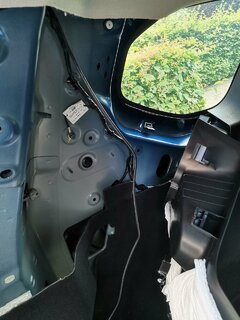

Kabel in Fussleiste verlegenDas Kabel ab hier in den dortigen Kabelkanal legen und bis zum Fahrerfussraum durchziehen.
Hier der Blick auf die Einstiegleiste Hinten Fahrerseite, das weisse unter dem Türgummi ist der Kabelkanal, auch hier ist eine der 2Eurogroßen Schrauben/Muttern direkt vor der Rücksitzbank zu lösen
EDIT: hier weiter mit dem Video von LZparts
Da das Wetter nun umschlug, geht es morgen erst weiter. Dann kommt der kniffligste Teil: das Kabel über den Tacho zum Mediasystem verlegen...
Bis denne erstmal. Wir gönnen uns jetzt erstmal ein Bierchen
Anhänge
Zuletzt bearbeitet:
Texas
Mitglied
- Fahrzeug
- Logan I
Man könnte erst mal prüfen, ob am Radiostecker schon Kabel ankommen. Wenn ja, sollten sie bis zur Trennstelle des Heckkabelbaum führen:
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #21
Danke für den Tip, dem werden wir heute mal nachgehen...Man könnte erst mal prüfen, ob am Radiostecker schon Kabel ankommen. Wenn ja, sollten sie bis zur Trennstelle des Heckkabelbaum führen:
Dann wäre nur der Heckklappenkabelbaum unterschiedlich.
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #24

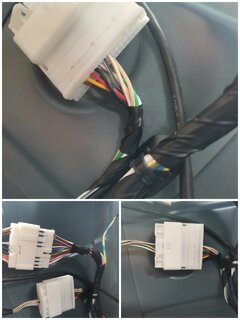

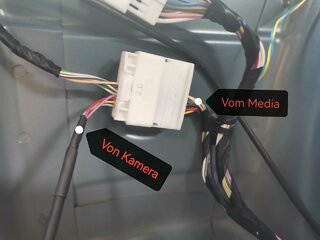

So weiter gehts: wir haben einen Stecker gefunden, der die gleichen Pinfarben hat, wie der Stecker am MediaDisplay, welche lt. Anleitung ausgepint werden sollten.
Die Pinbelegung entspricht jener von @Texas
Dort kommen vom Medianav Pin3=braun Pin4=gelb Pin5=rot Pin6=schwarz
Vergleicht man das mit der Anleitung, klemmten wir von der Kamera auf: Pin3=grau Pin4=gelb Pin5=rot Pin6=lila
Armaturenbrettstecker wieder dran (sonst Airbag fehler) und Zündung an, nach dem Selbsttest ein freundliches OK.
Rückwärtsgang rein, PDCs sind an, aber Bild stellt nicht um.
Ergo-> Freischaltung!? Micom? CAN-clip? Wie jetzt weiter?
Zuletzt bearbeitet:
TSMD
Mitglied Bronze
- Fahrzeug
- Jogger Comfort TCe100 ECO-G
- Baujahr
- 2022
- Themenstarter Themenstarter
- #25

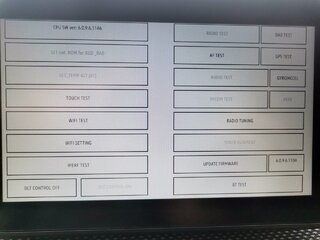

Sodele, wir waren schneller: Micommenue gefunden: Radiocode aus Forum entnommen
Sieht aber völlig anders aus und vieles ist ausgegraut...
Wat nu?
Sieht aber völlig anders aus und vieles ist ausgegraut...
Wat nu?
snoopy_505
Mitglied Platin
- Fahrzeug
- Dacia Duster II 4x2, SCe 115 (Polska)
- Baujahr
- 2018

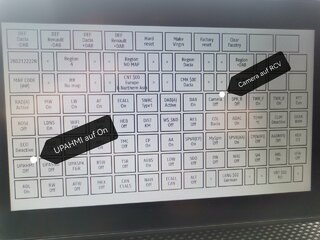

da fehlt der USB Stick mit der passenden datei mcmtest_activate.ini
dann kannst du micom Test auswählen
dann kannst du micom Test auswählen
Hallo , wollte jetzt kein Extra Thema aufmachen.
War bei dir TSMD in der Heckklappe Hohlraumwachs oder ähnliches drin.
Geht die Verkleidung gut weg?
Danke
