Rückfahrkamera

Bei meinem Dokker wird demnächst auch die RFK nachgerüstet, sie hatten erst bei der Übergabe letzte Woche bemerkt dass die noch fehlt :verysad:
Beim Dokker Express ohne Fenster hinten ist die Kamera absolut unumgänglich, man sieht nix, niente und schätzen ist bei nem Neuwagen schnell teurer als ne Kamera ;)

An den Experten "DerBaum" habe ich jedoch noch zusätzlich eine Frage:
ist es möglich eine 2. Kamera (vorne rechts seitlich) anzuschließen?
Natürlich ist es sicherlich auch möglich per Relaisschaltung und Schalter um zu schalten, aber komfortabler wäre es sicher per Taster die Seitenkamera für ein paar Sekunden zu aktivieren um bei schlechter einsehbaren Einmündungen den rechten Verkehr zu sehen (wie gesagt, hinten keine Fenster).

Zum Schwarzbild/Fehlermeldung bei Anschluß an RF-Leuchte gibt es eine Lösung: Mini-Relais welches über eine Diode von der RFL gesteuert wird mit, parallel zur Spule des Relais geschaltenem, Kondensator (1000-3000mF)... das funktioniert in meinem BMW seit Jahren problemlos und die Verzögerung ist sehr praktisch beim rangieren. Es gibt dann kein nerviges hin- und herschalten

Ich habe jetzt schon X-mal vom Stecker wg. Rückfahrkamera gelesen der beim Duster unter dem Amaturenbrett sein soll. Bezeichnung R2. Beim Logan ist der ja anscheinend neben dem Fahrersitz
Jetzt frage ich mich wie komme ich da beim Duster drann?
Am Stecker des Medianav sind die Kontakte für die Kamera belegt. Klar, ich könnte die rausmachen aber wenn ich an den Stecker R2 käme wärs mir lieber.
Wenn ich den Deckel des Sicherungskastens abmache sehe ich da auf jeden Fall nichts, sieht so aus als müsste man da die Verkleidung entfernen.
Vielleicht weiß das ja jemand.

Ich hatte damals auch ewig gesucht und nichts gefunden. Da der Stecker am Radio sich auch nicht öffnen ließ habe ich letztendlich die notwendigen Kabel aufgetrennt und mit Steckverbindungen versehen um sie ggf. wieder verbinden zu können. An die Kabel von der Kamera habe ich dann die gleichen Stecker angebracht und sie mit dem Radio verbunden.

Hallo, ich will das Thema mal aufwärmen mit einer neuen Frage:

ich habe eine Rückfahrkamera an mein MNE angeschlossen und das hat auch gut funktioniert. Gekoppelt ist die Kamera zur Stromversorgung an die Rückfahrleuchte.

Nun hat mich immer gestört, dass nach dem der Rückfahrleuchte aus war (ich fahre wieder vorwärts) die Meldung im MNE kam "Rückfahrkamera defekt" und der Bildschirm wurde kurz dunkel.

Ich weiß, dass es die Möglichkeit gäbe dies per ddt4all wegzuprogrammieren.

Aber ich habe folgendes Modul gefunden (hier mal die englische Version des berühmten Auktionshauses, da auf dem ersten Bild genau die Kabel zu sehen sind): Car Front & Rear View Parking Backup Camera Video Switch 2 Channel Control Box 766287399434 | eBay (https://www.ebay.com/itm/Car-Front-Rear-View-Parking-Backup-Camera-Video-Switch-2-Channel-Control-Box-/251873437139)

Ich habe dann eben noch eine Frontkamera eingebaut. Das funktioniert auch eigentlich ganz gut: Also Rückwärtsgang raus und das Ding schaltet auf die Frontkamera um und die geht dann zu einer dem MediaNav adequaten Zeit aus und die Fehlermeldung "Rückfahrkamera defekt" kommt nicht mehr.

Aber: lt. Bedienungsanleitung sollte folgendes passieren:

Funktionen:
1.Automatische Vorderansicht beim Start:
Wenn Automaschine beginnt, wird das System den Automonitor und Frontkamera zu aktivieren, um die Vorderansicht 8 Sekunden zu überprüfen, schalten Sie dann.

2. Automatische Rückansicht:
Wenn Sie den Rückwärtsgang zu ziehen, wird das System den Monitor und Rückfahrkamera, bis der Rückwärtsgang wieder zu aktivieren, schaltet dann auf Frontspiegelkamera für 15 Sekunden dann abgeschaltet.
3. Frontansicht Modus aktivieren:
Drücken Sie den Steuerschalter in Frontansicht zu aktivieren geben Sie Modus.
In diesem Modus wird das System Monitor und die Vorderansicht Kamera zu aktivieren.
Um den Modus zu beenden, drücken Sie den Steuerschalter wieder.


Da kommt wahrscheinlich das auf dem Bild zu sehende Kabel https://i.ebayimg.com/00/s/NTA1WDU2Mg==/z/B90AAOSwKDpbuNjD/$_10.JPG?set_id=880000500F, welches MONITOR-Trigger heißt ins Spiel.

Jetzt meine Frage, wo müsste ich Eurer Meinung nach das Monitor-Trigger Kabel anschließen, damit beim Starten vom Motor (Zündung an) das MediaNav auf Kamera umschaltet? bzw. ich auch mal zwischendurch die Frontkamera anschalten kann?

Ach noch als Zusatzinfo: Für die Box habe ich den Strom am Zigarettenanzünder angezapft.... wahrscheinlich müsste ich das am Zündungsplus anschließen.... wo könnte ich das denn abzapfen? am MediaNav? (gelbes Kabel im Stecker am Medianav irgendwo habe ich mal gesehen, dass müsste das Kabel in der zweiten Reihe von Links sein.)

Vielleicht habt Ihr noch ein paar nützliche Tips, wäre sehr dankbar.

Freundliche Grüße
mac-clio

Zuletzt bearbeitet:
Für die Box habe ich den Strom am Zigarettenanzünder angezapft.... wahrscheinlich müsste ich das am Zündungsplus anschließen
Das passt gut, da der Zigarettenanzünder mit Zündungsplus versorgt is. Zumindest bei Dacia, ich denke mal das wird beim Clio genau so sein.

Danke @lajo dann bin ich nicht ganz falsch....

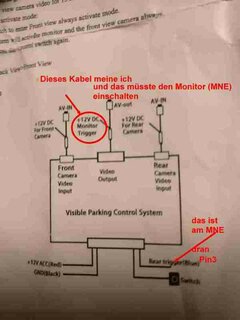

hier noch mal das Bild vom Schaltplan mit meinen Anmerkungen....

mir geht es darum wo ich das Monitor-Trigger Kabel anschließen kann, damit die Frontkamera beim Starten bzw. bei Zündungsplus angeschaltet wird und auf dem MNE auch angezeigt wird:

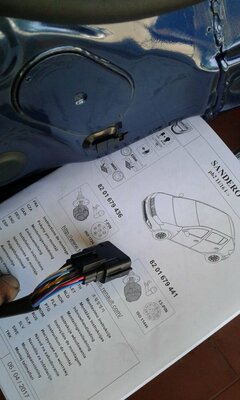

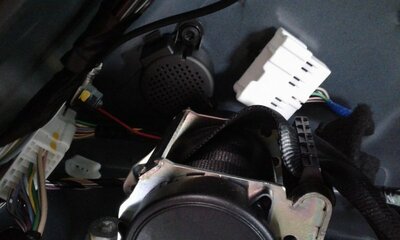

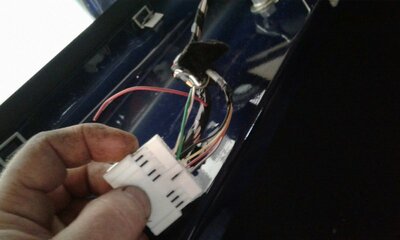

Letzte Woche gesehen wie AHK bei Duster2 (2019) , Logan2 MCV (2019)und Sandero 2 Stepway (2019) angebaut wurde . Bei alle Fahrzeuge in Bereich zwischen C-Saule und Rückleuchte (Links) war löse Stecker mit ca. 6 PINs wo 4 (Rot,Gelb,Braun,Schwarz )gehören zu Kabeln Rückfahrkamera . Sie sind bis MNE !!!.
Bei Sandero in E-Satz (8201679441) schon Kabel für Auge von innen Koferraum bis fast Kennzeichenleuchte da.


Anhänge

  • sandero stepway.jpg
    sandero stepway.jpg
    71,8 KB · Aufrufe: 41
  • logan2.jpg
    56,4 KB · Aufrufe: 42
  • duster 2.jpg
    duster 2.jpg
    45 KB · Aufrufe: 40
`Moin! Gibt es auch eine Kennzeichenleuchtenkamera für den Dokker? Und hat jemand die Teilenummer für die originale Dokker Kamera? Danke im Voraus!

Ich habe heute bei mir eine relativ einfache Lösung gefunden für die Fehlermeldung :

"Kamera beschädigt oder nicht angeschlossen"

Und ohne irgendetwas an der Software zu ändern. Es ging um den Anschluss einer Frontkamera
am Media Nav Evo. Und die berühmten 5 Sekunden nach Rückwärtsgang raus wo die Kamera
noch aktiv sein muss. Somit muss auch die Versorgungsspannung der Frontkamera durch den PIN9
am Media Nav Multimedia Stecker aktiviert werden.
Eine entsprechende Relais Schaltung war schon mal im Forum gezeigt worden




Das mit dem Relais wollte ich bei mir durch eine einfachere und vor allem kleinere Schaltung ersetzen.
2mm breit, ein Power Mosfet der bis zu 4 Ampere schalten kann, und kleiner als ein Hirsekorn ist, weder
klappert, noch klebt. Ich habe den IRLML2502 schon öfters eingesetzt.

http://antik-automaten.de/wbb2_pdfs/IRLML2502.pdf




Und hier kommt dann ans Gate (hellbraun) der Pin 9 vom Media Nav Stecker, an Source die Masse (schwarz)
sowie an den Drain (dunkelbraun) der -12V Pol der Kamera, die +12V
werden direkt an die Zündungsplus gelegt.

Und funktioniert perfekt.
