Rückfahrkamera [Sammelthread]

[Jadefalkner]

Jetzt ist er da....

Nach "nur" 5 Monaten Wartezeit ist er jetzt da, mein Laureaté II und ich plane immernoch eine Rückfahrkamera einzubauen. Nachdem ich es mir nun genau angeschaut habe, hier mein Plan und auch gleich noch ein paar Fragen. Ich hoffe ihr könnt mir weiterhelfen:

Also zuerst einmal, in der linken Türe ist kein Platz mehr um eine Kamera einzubauen, aber dafür in der Rechten:

wenn ich also eine solche Kamera einbauen würde, müßte ich also Löcher bohren die groß genug sind damit die chinch-stecker durchpassen richtig?
dazu müßte ich aber die abdeckung in der Türe abbauen. Sehe ich das richtig, dass die nur geklebt ist? Klebt die dann auch wieder wenn ich sie runtergerissen habe?

Danach wollte ich die Kabel durch die Halterung der Türe (silber) und dann die Kamera hinter dem Rückfahrscheinwerfer ans Rückfahrlicht anschliessen.

Dann nicht durchs dach, sondern "unten" hinter der Verkleidung lang bis zum Bildschirm, den ich gern hier einbauen würde

mit einer kleinen Abdeckung damit die nicht jeder sofort sieht.

Nun meine letzte Frage, kann ich den Monitor an den Kabeln der Aussenspiegelverstellung anschliessen? Wenn es geht, würde das dann immer laufen oder nur wenn ich eine Seite "ansteuere"?

Was sagt ihr? Alles in allem machbar oder doch nicht? Was muss ich beachten? Warum sollte es nicht gehen?



[Idefix]

Hi,
Helmut2 hat an seiner Cheffins MVC eine Kamera installiert. Hab mir das schon in natura anschauen können. Gut gemacht, auch der "Ausblick".

Hier mal ein Foto davon...

Vielleicht stellt er ja noch weitere rein (@Jadefalknerder schick ihm mal eine PN).

Gruß

Robert



[Helmut2]

Hi,
Helmut2 hat an seiner Cheffins MVC eine Kamera installiert.

@Jadefalkner

Um den Monitor in Deinem CVJM anzusteuern, nimm einfach die Plusleitung der Kamera, die Du sowieso über den rechten Rückahrscheinwerfer anklemmen wirst.

Nachdem die Kabel ohnehin zwangsläufig nach vorne ziehen mußt, ergibt sich dadurch kein Mehraufwand und garantiert das einfache und übersichtliche schalten zweier verschiedener Geräte über die selbe Steuerleitung bei eingelegtem Rückwärtsgang.



[Jadefalkner]

Wenn ich das richtig gesehen habe ist das ein Foto von der Mittelkonsole mit dem Regler für die Außenspiegel ? Ich hab nur manuell verstellbare Spiegel, deshalb weiß ich nicht wo dieser Regler seinen Platz hat. Wenn du den elektrisch anzapfen willst musst du die Konsole abnehmen. Dann bist du doch in der Nähe des Zigarettenanzünders. Das ist von vielen Schraubern eine gern genommene "Pluszapfstelle" die über die erste Zündschlüsselraste geschaltet wird. Hier fände ich die ideale Energiequelle für optionale Erweiterungen. Wem die 30A Absicherung zu groß ist kann sich ins angezapfte kabel eine "fliegende Sicherung" mit dem entsprechend kleineren Wert einbauen.

richtig, das Ding ist in der mittelkonsole zwischen Gangschaltung und Handbremse angesiedelt. Diese Stromquelle hätte für mich halt den charm, dass ich gar nichts abbauen müßte, aber die Idee mit dem Zigarettenanzünder ist auch nicht übel. Aber wo schliesse ich dann die Masse an?



[Karpatenbär]

Masse

Moin,

Masse schliesst Du am Sichersten an der "Masse des Fahrzeugs", also am Blech an (z.B. Karosserie) @Jadefalkner. Der kabelmässig kützeste Weg wäre vermutlich am Massekabel der Heckbeleuchtung.



[Helmut2]

.... müßte ich also Löcher bohren die groß genug sind damit die chinch-stecker durchpassen richtig?
dazu müßte ich aber die abdeckung in der Türe abbauen. Sehe ich das richtig, dass die nur geklebt ist? Klebt die dann auch wieder wenn ich sie runtergerissen habe?
gehen?

Das Loch für die Cinch bohrst Du mit einem Schälbohrer, der reißt nicht und bohrt sauber stufenlos.

Ein Loch nicht viel größer als EIN Chinch genügt, denn Du fädelst ja nicht beide zugleich, sondern einen nach dem anderen durch.

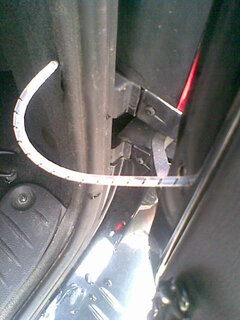

Die Bohrung die ich gemacht habe und der Kabelverlauf durch einen Spiralschlauch verstärkt, damit er das öffnen und schließen der Hecktüre sauber und schadlos mitmacht, siehst Du auf dem Bild.

Die Verkleidungen sind im übrigen geclipst und nicht geklebt.

Erst Schraube im inneren Türgriff lösen und Griff abnehmen.

Dann die beiden Schrauben im unteren Ablagefach lösen.
Anschließend mit Gefühl an den Kanten der Verkleidung ziehen, damit sich die Kunststoffclipse lösen und die Verkleidung ist ab.



[smiley]

Rückfahrkamera Gut Günstig Smileys Lösung

Ich habe mich nun doch entschieden eine Rückfahrkamera selber zusammenzustellen und einzubauen. Hier der Thread dazu.

Habe etwas im Forum gesucht. Und liste mir (und den anderen Interessierten) hier ein par Links auf zum "Vorhandenen".

-Daciabaers "Lescart RFK" (Rükfahrkamera) Bilder und der Thread dazu. (Danke Daciabaer, sehr nützlich, gute Lösung)

-Helmut2 Rückfahrkamera Lösung in der Dachkonsole.

- 1 bestehender allgemeiner RFK Thread

-Zweiter Thread zum Thema, nicht soo toll aber doch erwähnt.

Die von mir verwendete RFK ist von DX.com Hier Online. ( 170°Horizontal, 120° Vertikal )

Der von mir verwendete Monitor, ebenfalls von DX.com Hier online.

Meine Anforderungen
Kamera soll Weitwinklig sein und viel zeigen inkl. der eigenen AHK!
Keine Nachtsicht LED's, Rückfahrlicht soll genügen.
Schaltet bei Einlegen des Rückwärtsgangs ein.
Kostet wenig. (60€)

Warum ein neuer Thread?
Die bestehenden Threads sind ziemlich lange und unübersichtlich. Darum ein neuer mit A (Anfang) bis Z (Zusammengebaut) Infos zusammenhängend.

BITTE
In anderen Threads habe ich viele Meinungen gelesen betreffend "Ist nicht nötig" bis Verunglimpfungen betreffend den Anwendern von Rückfahrkameras.
BITTE, behaltet diese Meinungen für Euch oder diskutiert dies in den eh schon zerzausten Threads. Es geht mit nicht um Vor- oder Nachteil zu diskutieren, ich möchte einfach einen schönen Thread zur Machbarkeit einer solchen Rückfahrkamera Lösung.



[smiley]

Überlegungen zum Einbauort

Erst wollte ich die Kamera oben hinter der Scheibe der linken Hecktür montieren. Vorteil, die scheibe kann da gewischt werden und die Kamera kann nicht von fiesen Zeitgenossen beschädigt werden. Leider kann aus diesem Winkel nicht bis zum Stossfänger Stosstange beobachtet werden. Die Sicht endet etwa 20-30cm hinter dem Stosfänger. Das genügte mir nicht, ich möchte "Millimetern" können. Weiter möchte ich die AHK auf dem Bildschirm haben damit ich besser Anhänger ankuppeln kann.

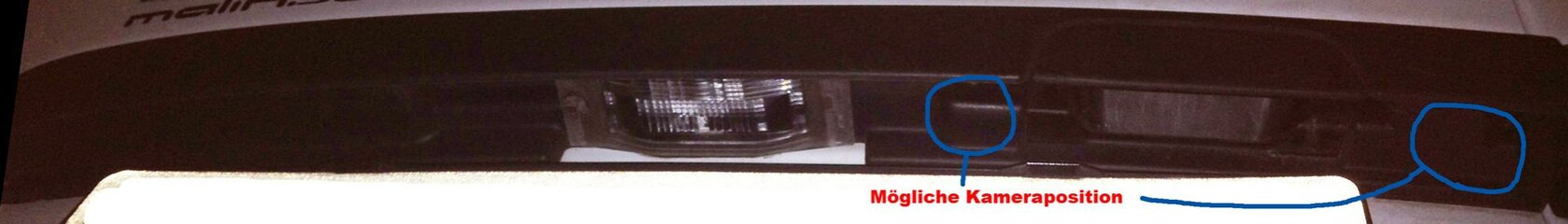

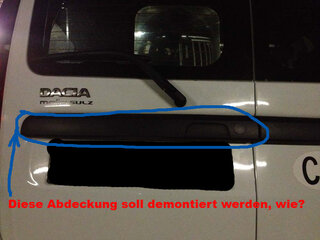

Als weitere Möglichkeit habe ich die Plastikabdeckung der Hecktüren aussen (Wie genau heissen die im Fachjargon?) als Montagemöglichkeit angesehen. Weil die Kamera weitwinklig ist geht das OK. Habe in der Abdeckung 2 Aussparungen gesehen, im Bild markiert. Da werde ich die Kamera einbauen.

Frage 1
Wie wird diese Abdeckung entfernt? Wer hat das schon mal gemacht? Bitte um kurze Textanleitung oder Link zu einer Anleitung dazu.



[Idefix]

....
Als weitere Möglichkeit habe ich die Plastikabdeckung der Hecktüren aussen (Wie genau heissen die im Fachjargon?) als Montagemöglichkeit angesehen. Weil die Kamera weitwinklig ist geht das OK. Habe in der Abdeckung 2 Aussparungen gesehen, im Bild markiert. Da werde ich die Kamera einbauen....

Helmut2 hat dort die Kamera eingebaut und von dem dann erzeugten Bild konnte ich mich persönlich überzeugen....

Danke für die Links. Ich werd mich mal bei Gelegenheit hinsetzen, die Treats putzen und zusammenlegen, um eine schöne Informationssammlung zu erhalten.

Leider wird oft aus einem Thementreat ein " das brauchen doch nur Weicheier-treat"....



[smiley]

Stimmt! Den Thread habe ich eben gefunden. Leider hat es keine Angabe wo die RFK verbaut wurde oder wo genau die Kabel durchgeführt sind. Vieleich sagt uns Helmut2 noch was dazu .

Am Schluss vom Thread zeigt Toggle noch "seinen" RFK-Monitor am Himmel montiert. Wie er das wohl gemacht hat?



[Idefix]

Stimmt! Den Thread habe ich eben gefunden. Leider hat es keine Angabe wo die RFK verbaut wurde oder wo genau die Kabel durchgeführt sind. Vieleich sagt uns Helmut2 noch was dazu .

Am Schluss vom Thread zeigt Toggle noch "seinen" RFK-Monitor am Himmel montiert. Wie er das wohl gemacht hat?

Das Bild mit der Kamera hab ich in meiner Dacia-Treffen Galerie hier



[smiley]

Nachdem ich heute die Rückfahrkamera Lösung bei Tageslicht nochmal angeschaut habe, kam ich zum selben optimalen Kameramontageort der auch auf einem Foto von Helmut2 im Thread zum Heck-Türschloss sichtbar ist. Hier der Beitrag zitiert:

Das kann niemand genau sagen.

....

Anhang anzeigen 7349

Dort wo ansonsten der Schliesszylinder ist werde ich die Kamera einbauen. Von hier kann die Kamera die AHK und die Strassenbreite ab dieser (hintersten) Linie hinter dem Auto zeigen. Jetzt muss ich nur noch rausfinden wie ich da ran komme und die Kabel nach vorne zum Dachhimmel ziehen kann. TIPPS?



[Helmut2]

Jetzt muss ich nur noch rausfinden wie ich da ran komme und die Kabel nach vorne zum Dachhimmel ziehen kann. TIPPS?

In der Hecktüre runter und im unteren Türenbereich wieder raus.
Raus ...... das kann sowohl zwischen Blech und Türenverkleidung, aber auch im Türblatt selbst sein.
Ich habe da mit dem Schälbohrer ein Loch gebohrt, das Kabel rausgezogen und zum Schutz im Bereich der Durchgangsbohrung mit Spiralschlauch umwickelt.

Dann von Hecktürendichung links und oben, Fondtüre links oben und Fahrertüre oben und A-Säule, ebenfalls den Dichtgummi abziehen.

Die Seitenverkleidungs- und Himmelkanten liegen nun frei und lassen sich mit den Fingern wegziehen.

Nun das Kabel von der Hecktüre hinter die Seitenverkleidung unter der die Heckleuchte sitzt ziehen, von da aus hoch in den Himmel und über die D-C-B-A-Säule vor zum Armaturenbrett ziehen.

Du kommst da bei abgezogenen Türgummis überall gut hin.

Dann Himmel wieder andrücken, Dichtgummis zurückmontieren ....... fertig.

Solltest Du den Monitor im Dachhimmel haben wollen, dann natürlich nicht in der A-Säule runter, sondern vorher nach rechts in Richtung Innenrückspiegel abbiegen.

***********************************

Versuche bitte nicht, mit einer Einziehhilfe das Kabel in Fahrzeugmitte nach vorne zu bekommen.
Im Dach scheinen unter dem Himmel verschiedene Stabilisierungsfalze zu sein die quer zum Fahrzeug verlaufen.
Da stößt man dann dauernd irgendwo dagegen und kommt nicht weiter.



[hexagonrider]

Frage zur Kamera

Ich habe eine Frage zur Kamera: Ich suche eine Kamera, mit der ich den Gepäckbereich mit den Hunden überwachen kann. Die Kamera muss also weitwinklig sein und auch den Nahbereich abdecken, glaubst Du das wäre mit der von Dir verwendeten Kamera möglich?



[Varadero]

Hi.
Habe gerade eine Kamera eingebaut. Die Kamera wird unter der Nummernschildplatte befestigt und der Monitor ist im Rückspiegel. Kostet allerdings ein bisserl mehr als deine Vorstellung. Scheint aber einigermassen zu funktionieren, bin noch in der testphase.
Schöne Grüsse.
Fränz
