Einbausatz originale Rückfahrkamera Duster, Lodgy, Dokker, Logan/Sandero II

[jlanzl]

Rückfahrkamera Freischalten

[Hi, habe einen Dacia Duster PH 2 Bj.03-2016 mit Media Nav
Möchte mir gerne eine FUNK Rückfahrcamera Einbauen(hinten bereits Eingebaut
Wie muß das Media Nav Angeschlossen werden (Verdrahtung)
Was Kostet mich die Freischaltung von Ihnen, was muß ich Vorbereiten oder
Herrichten ? Bin ein absoluter Laie, bitte Berücksichtigen DANKE



[HERU]

Es gibt jetzt einen Kabelsatz der die Fehlermeldung(Nachlauf) beim Media Nav Evolution verhindert.
Dacia MediaNav Evolution 2.0 Rückfahrkamera RFK Kabelsatz-8201647987



[16AC22]

Hallo zusammen,

heute möchte ich gerne die RFK final anschließen. Die Montage im Heck sowie das Verlegen der Kabel zur B-Säule habe ich letzte Woche beim Einbau der AHK schon erledigt.

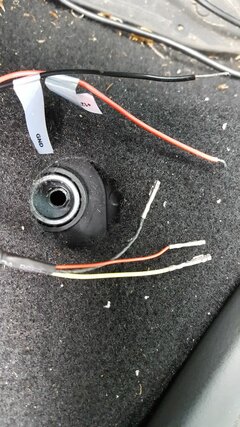

Nun habe ich aber 5 Kabel von der RFK. (rot/schwarz/gelb) und (rot/schwarz) siehe Bild. Die original Anleitung finde ich nicht verständlich. Es soll die Relaislösung Anwendung finden (Nachlauf).

Welches der 5 Kabel ist für was? Habe irgendwie ein Brett vor dem Kopf.

Gruß Andre



[16AC22]

Hier in der Anleitung schmeißen die beim Evo wohl Kabel "N" weg und verwenden "Z" und "Y". Hab ich aber nicht.



[Cardriver-911]

Vielleicht hilft dir das.
www.tech-accessoires.renault.com/download_doc/?document_id=5079



[16AC22]

Die Anleitung ist mir bekannt, wobei bei meiner die Ersatzteilnummer 8201621401 drauf steht.



[HERU]

Hallo zusammen,

heute möchte ich gerne die RFK final anschließen. Die Montage im Heck sowie das Verlegen der Kabel zur B-Säule habe ich letzte Woche beim Einbau der AHK schon erledigt.

Nun habe ich aber 5 Kabel von der RFK. (rot/schwarz/gelb) und (rot/schwarz) siehe Bild. Die original Anleitung finde ich nicht verständlich. Es soll die Relaislösung Anwendung finden (Nachlauf).

Welches der 5 Kabel ist für was? Habe irgendwie ein Brett vor dem Kopf.

Gruß Andre

Das kann doch nicht so schlimm sein 5 Kabel anzuschließen.
Ist es eine originale Cam mit Kabelbaum(Dacia)?
Liegt bei dir der Anschlussstecker vom MN im Fußraum?



[Texas]

Da hast du so einen Kamerasatz ohne Evo gekauft?



[16AC22]

Hmm...wie viele Anleitung gibt es eigtl. dazu? Die mir vorliegende ist von 22/03/2016. Dort steht auch das EVO drin. Auf Seite 6/30.

Theoretisch sollte ja jede nach DerBaums Anleitung mit Relais funktionieren?!
Ich müsste jetzt nur wissen welche Kabel von meiner jetzt Video sind. An den zwei losen steht 12V und GND dran. Der Rest liegt scheinbar schon unten im Stecker.

Gruß Andre

----------

Das kann doch nicht so schlimm sein 5 Kabel anzuschließen.
Ist es eine originale Cam mit Kabelbaum(Dacia)?
Liegt bei dir der Anschlussstecker vom MN im Fußraum?

1) Sehe ich auch so... Du siehts ja, ich bekomm es trotzdem nicht auf die Kette. (Die Anleitung hat ja nur Bilder... )

2) Ja, Teilenummer 82 01 621 401

3) Ja der ist da und scheint auch an den 4 Kontakten belegt zu sein.



[HERU]

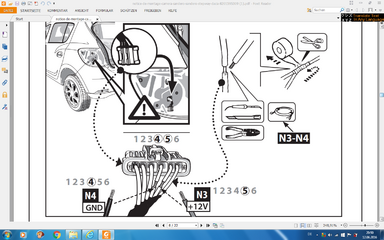

Also N4 ist Masse(schwarz) und N3 ist rot, auf der Anleitung ist doch ersichtlich
wo die beiden Kabel hinkommen. Der Rest wird mit den 4 poligen Stecker verbunden.



[HERU]

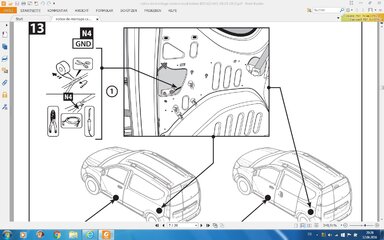

Was ich dabei jetzt nicht verstehe HERU, warum ein Massekabel in die Leitung eingelötet werden soll wie auf Bild 1, wenn ein Massepunkt mit einem Ringösenkabelschuh zu erreichen ist.

*

Das es so kompliziert ist kann ich dir auch nicht sagen, sind eben Einbauvorschriften. Ich habe damals das schwarze und rote Kabel am Rückfahrscheinwerfer verbunden.



[16AC22]

Hallo zusammen,

habe nun noch einmal meine Gehirnzellen in Wallung gebracht und bin zu folgendem Ergebnis gekommen:

N1 - gelb - Video +
N2 - schwarz - Video -

N3 - rot - Strom 12V +
N4 - schwarz - Strom 12V -

Demnach stecke ich N1 & N2 in den Stecker am Fahrersitz für das Video Signal.
N3 & N4 ebenso, nur dass ich in die N3 Leitung ein Relais klemme und das auf 12V (Zündungsplus) lege.

Kann mir das jemand "absegenen"?

Gruß Andre



[mauki]

Originaleinbauanleitung für Dacia RFK

Habe beim Händler mal mich über die RFK unterhalten und auf die Frage wo die sitzt, hat der Verkäufer eine Anleitung aufgerufen wo man alle Schritte die gemacht werden genau sieht.

Sah bisschen aus wie eine Ikea Anleitung

Gibt es die irgendwo zum nochmals anschauen oder ist das nur für den internen Gebrauch bei den Autohäusern?



[elchi07]

Die ist hier im Forum irgendwo verlinkt und kann als PDF heruntergeladen werden. Ich hab die auch auf meinem PC. Zur Not schick mir per PN deine Mail-Adresse.


Sent from my iPhone using Tapatalk



[regent49]

Ich hab für die Stromversorgung der Kamera auch den Rückfahrscheinwerfer mißbraucht und und für "-" genau darunter den Massepunkt.

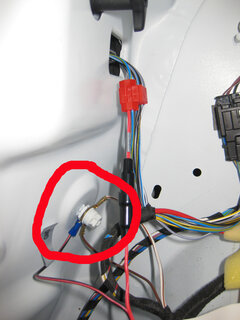

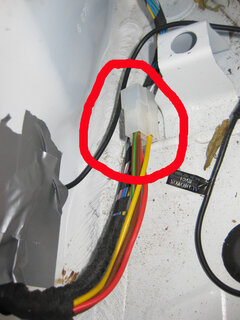

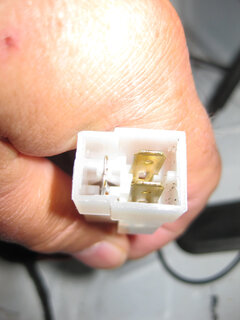

Dabei ist mir ein loser, freier Stecker aufgefallen. Weiß jemand wofür der gut ist? Ist das Standard oder hat das der Freundliche beim Einbau der Anhängerkupplung übrig gelassen?
