Servus,

heute ging es dann weiter mit dem Dachhimmel. Auf der Suche nach dem Malerflies, bin ich über einen Sack Dämmflies gestolpert, welches ich früher mal auf einer Baustelle als Rest hatte. Malerflies konnte bleiben wo es ist. Stärke vom Dämmflies ca. 2 cm.

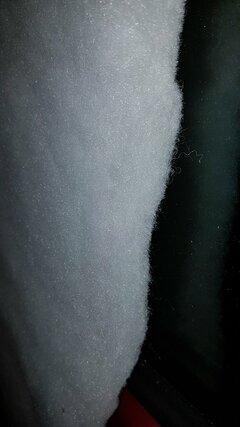

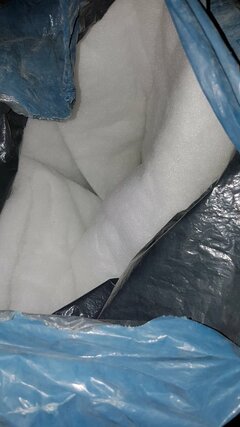

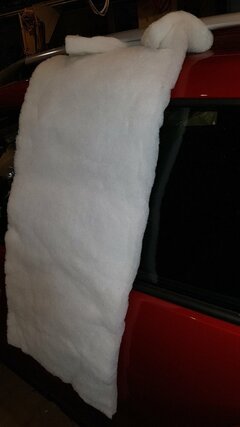

Dämmung ganzer Sack.jpg Dämmung gef..jpg Dämmung groß.jpg

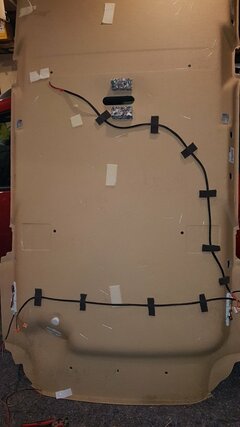

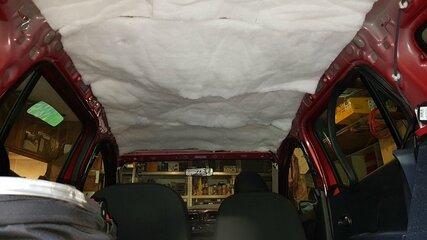

Dachhimmel Dämmung.jpg Dachhimmel Verkabelung.jpg

Dann habe ich noch die Verkabelung ordentlich gemacht...

So schaut es jetzt aus!

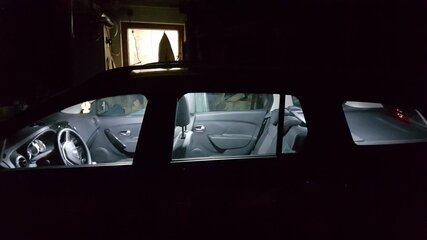

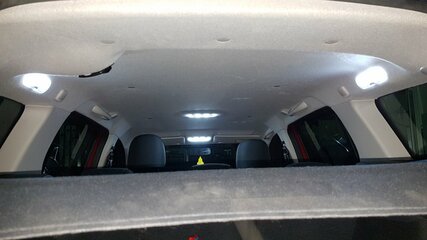

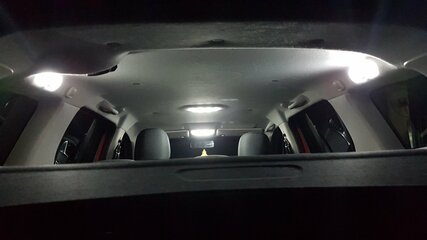

Auto Innenbel. Ansicht Blitz.jpg Auto Innenbel. Ansicht.jpg
Der Himmel.- Aus/Einbau, ging alleine, ohne Schäden wie man sieht! :alcohol:

Auto Innenbel. hinten hell.jpg Auto Innenbel. kompl.jpg
Ansicht von hinten auf die Abdeckung und Seitenansicht von aussen.

Da morgen die letzte Wo Urlaubsvertretung angeht, kann ich dann testen wie das Ergebnis bis jetzt ist. Ich werde berichten...:prost:

Nachtrag:
Nachdem ich das hier geschrieben habe, bin ich nochmal in die Werkstatt. Ich habe dann noch die hintere Tür, Fahrerseite, gedämmt. Den originalen LS habe ich wieder eingebaut, da ich ja Vollaktiv fahren möchte und die hinteren LS bei meinem jetzigen Setup ja eh still gelegt sind. Sollte ich später doch mal auf eine richtige DSP-Lösung aufrüsten, kann ich die LS immer noch tauschen. Erstmal kann ich so aber Geld sparen. Bilder habe ich davon keine gemacht, kann sich ja jeder vorstellen. Aufbau und Qualität ist 1 zu 1, wie bei den vorderen Türen.

Update 21.08.18

Heute früh habe ich noch die letzte Tür gedämmt. Jetzt fehlt nur noch die Bodengruppe und Heckklappe. Die Heckklappe kommt aber erst ganz zum Schluss, wenn ich sicher weiß das, dass Material reicht. Nicht das ich den Boden heraussen habe und dann fehlt 1/2 Meter Alubutyl....

Zuletzt bearbeitet von einem Moderator:
Servus,

es war ja jetzt fast 4 Wo Ruhe. Nein nicht mit dem Basteln! Nur, Schichten, Basteln und dann noch Posten... war einfach zuviel! Aber ich habe Bilder gemacht!!!:angel:

Ja im groben, ist er soweit fertig. Im Oktober dann noch "Winterstiefel"!

12m² Alubutyl und 4m² DSM sind verbaut. Das Alubutyl ist mir nach der 2 Sitzreihe ausgegangen. Waren dann bloß noch ein paar Reste da. Ich werde irgendwann noch 4m² Alubutyl nachordern. Das Bodenblech der Kofferraumwanne dröhnt abartig!!! Dann sind es insgesamt 55kg zusätzliches Gewicht rein an Alubutyl.
(..kann ich jetzt nur noch 4 Biertragerl weniger....!):prost:


Also fangen wir an...

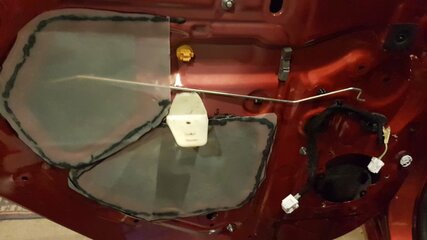

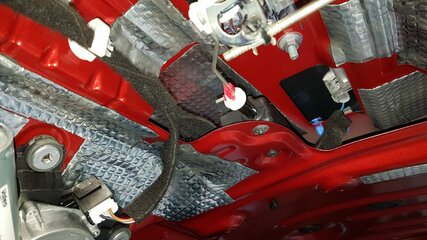

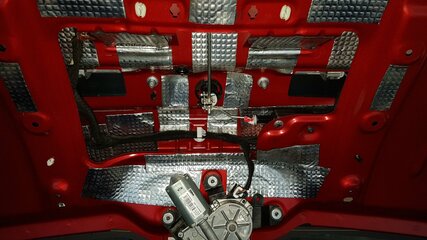

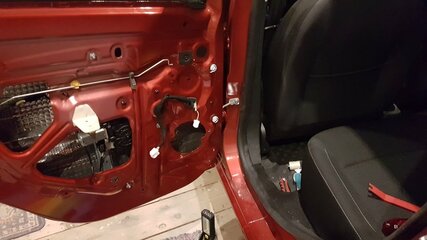

Erstmal die Bilder der hinteren Türdämmung nachgereicht. Aufbau 1:1 wie vorne, aber die originalen LS verbleiben. Spielen bei mir ja eh nicht mit.
Hintere Tür.jpg Hintere Tür Dichtfolie.jpg

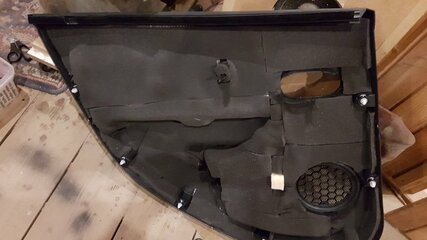

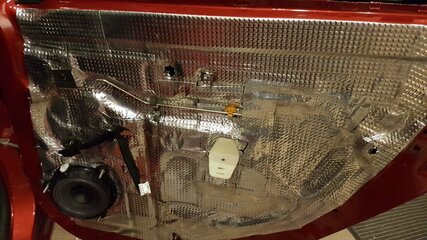

Hintere Tür Alubutyl.jpg Tür Innenverkleidung fertig gedämmt.jpg

So, da Türen und Dachhimmel nun fertig waren, hatte ich nebenher beim CAR-HiFi Menschen, AMP und SUB geordert. Waren jedoch schon abholbereit.:dance:
Erfreulich für mich, der Zwischenhändler hat anstelle des Pioneer TS-WX130EA Subwoofers, den Pioneer TS-WX130DA geliefert. Dieser hat zusätzlich eine Systemfernbedienung. Kostet normal 30,-€ mehr. Also ein nettes Gratis-Gimmik. Dann noch 3mtr. Cinchkabel für den SUB eingepackt und ab nach Hause.

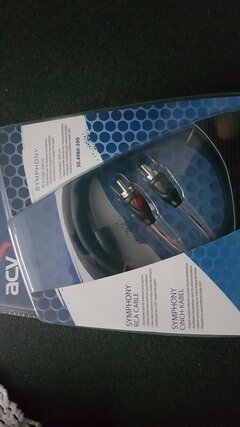

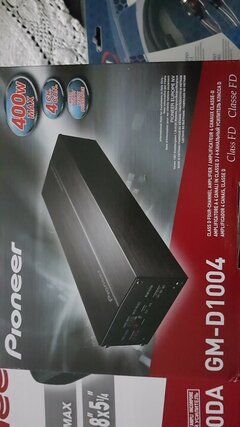

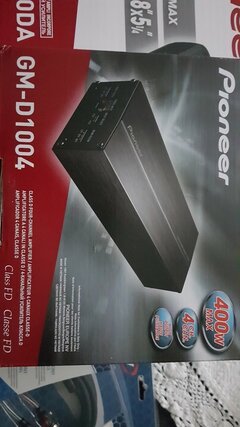

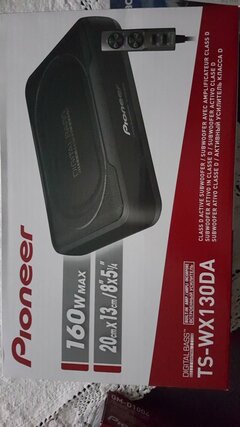

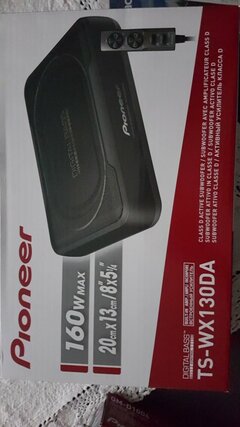

Sub Verpackung .jpg Amp Verpackung .jpg Cinchkabel Sub 3 m.jpg

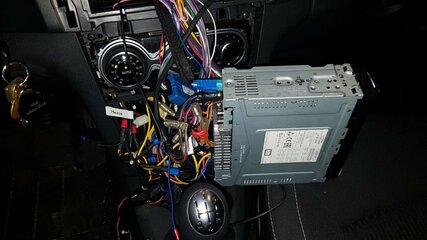

Dann ging es los. Als erstes mal das Radio raus und den Kabelbaum besichtigt.

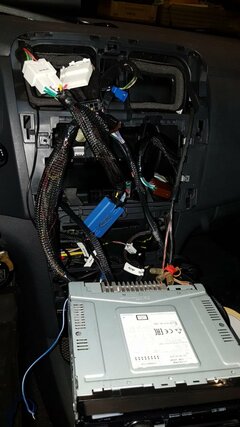

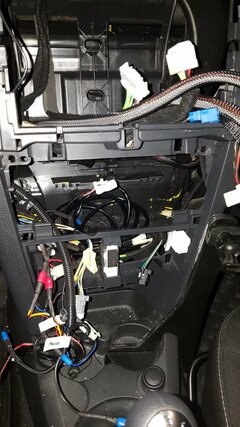

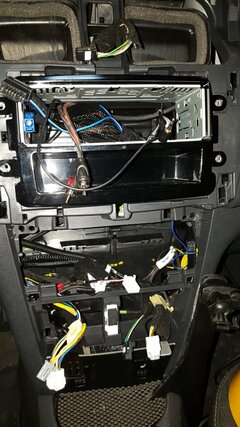

Kabelbaum hinter Radio o. AMP u. SUB.jpg dazu kommt dann noch...

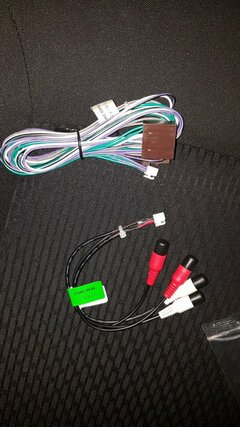

Kabelbaum AMP.jpg <-- AMP - Kabelbaum -SUB --> Kabelbaum Sub.jpg

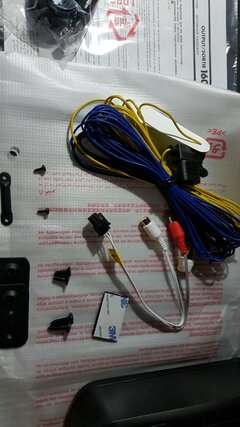

Ausserdem das Cinchkabel sowie die Systemfernbedienung vom SUB.
Also erstmal Radio raus und um die Verkabelung kümmern.

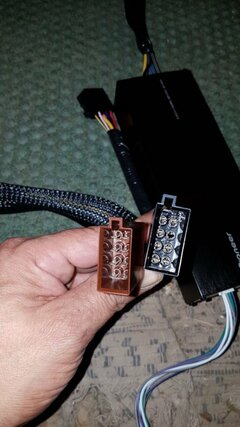

Ich hatte ja, für das Frontsystem einen eigenen DIN-Stecker konfektioniert.DIN LS-Stecker selbst gepinnt.jpg
Jetzt wird die AMP tatsächlich über die DIN-Stecker bestromt. Also muss die Amp Zwischen den Renault - Alpine Adapter und dem Alpine original Anschlusskabel. Problem....2x DIN Doppelblock!!!

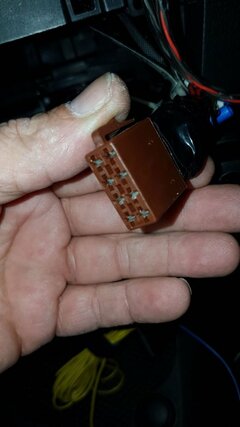

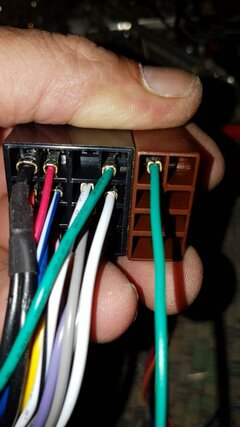

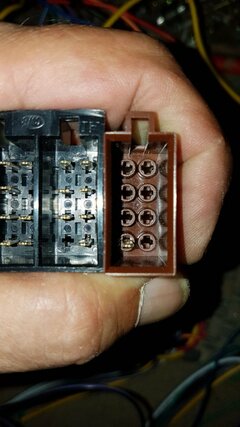

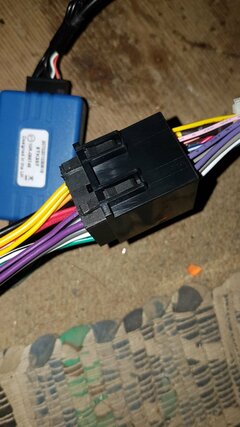

DIN Doppelblock.jpg Din Doppelblock2.jpg Da muss ich mit meinem DIN - LS-Stecker zwischen. Nur gut das meine Frau mir oft gestattet, meine Werkzeugwünsche zu befriedigen!:kuessen: Alles da....:dance:

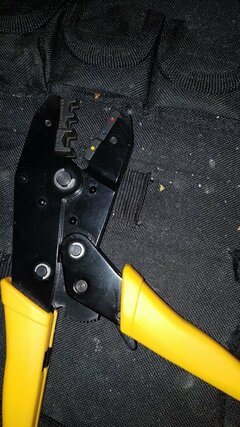

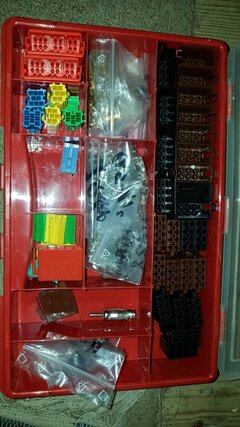

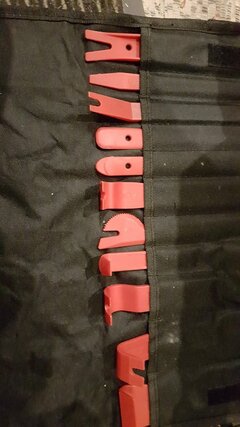

DIN-Steckersortiment.jpg Crimpzange.jpg Demontage Werkzeug.jpg

Weiter im nächsten Post, gehen wohl nur 20 Fotos!!!


Anhänge

  • Amp Verpackung .jpg
    Amp Verpackung .jpg
    88,5 KB · Aufrufe: 13

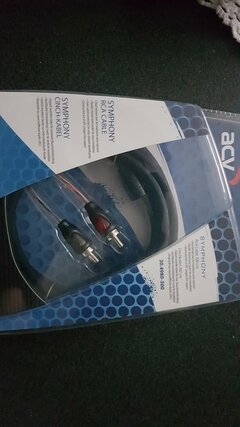

  • Cinchkabel Sub 3 m.jpg
    Cinchkabel Sub 3 m.jpg
    85,8 KB · Aufrufe: 13
  • Sub Verpackung .jpg
    Sub Verpackung .jpg
    80 KB · Aufrufe: 14
Servus,

weiter gehts....

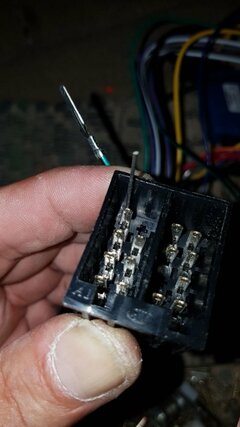

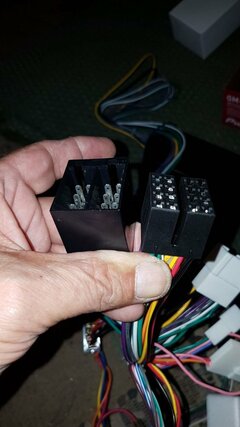

Also habe ich beide Stecker (männlich) vom Renault Adapter ausgepinnt und auf neue Einzelstecker umgepinnt. Ich benutze zum Auspinnen ganz gerne Drahtstifte ohne Kopf 0,9mm Durchmesser. Geht perfekt!

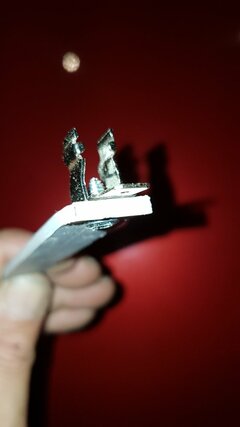

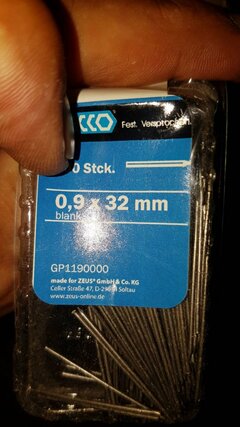

Goldleistenstift.jpg Auspinnen mit Goldleistenstift.jpg Und immer schön drauf achten....
Das Umpinnen beginnt.jpg Umpinnen vorne.jpg Fertig umgepinnt.jpg ...das die Reihenfolge 1:1 ist!!! Sonst gibt es Phasendreher ohne Ende....:bang: Letztes Bild, fertig umgepinnte Strom und LS-Stecker. Gleichzeitig entwirrt und in Gewebeschlauch verpackt. Vorher hatte ich den Kabelbaum mal zur Probe zusammen gesetzt....

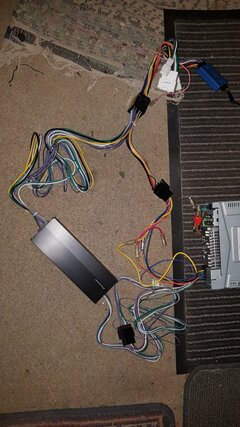

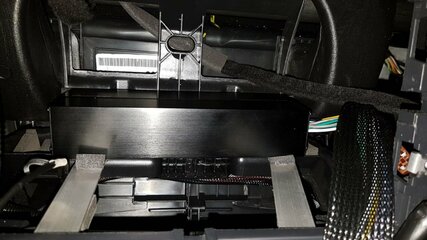

Kabelbaum Kompl. AMP - LFB.jpg Nun galt es den Platz für die AMP aus zu suchen. Wenn man die AMP mit dem Radio vergleicht, sieht man, dass sie wirklich ganz winzig ist. Ich habe mir den Platz hinter dem Ablagefach vom 1 DIN Radioadapter ausgewählt. Hier ist auch genug Platz für Luftzirkulation!!!

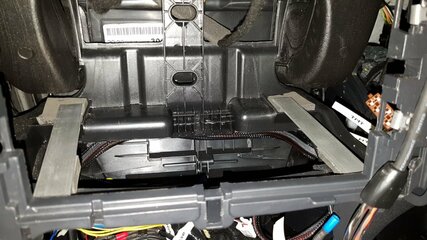

Mittelkonsole leer geräumt.jpgTräger AMP.jpgTräger für AMP eingebaut.jpg

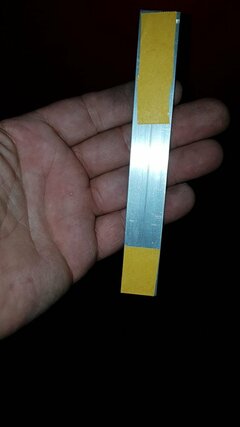

Also alles raus was keine Miete zahlt... Alu-Leiste als AMP-Träger mit Doppelseitigem Klebeband zum fixieren und ab in den Doppel DIN-Schacht.AMP Probesitzen.jpg Probesitzen... genug Platz f. Kabelbaum!!!
Anschliessend wurden alle ankommenden Kabel zusammengefasst und in passenden Gruppen in Gewebeschlauch verpackt. Dann Funtionsprobe der Anlage. Und immer noch endlos viele Kabel die sauber aufgeräumt gehören.
Kabelbaum immer noch groß.jpg Kabelbaum sauber wegbauen.jpg Hier hilft nur Ruhe und Geduld!!!
Jetzt fehlte nur noch der SUB. Da ich aber keine Kabel lose haben möchte, musste ich erstmal mit der Bodendämmung anfangen. Dazu mehr im nächsten Post.
(Der SUB ist jetzt unter Cheffin's Sitz gewandert, da in der Mittelkonsole kein guter Platz mehr vorhanden war)

Zuletzt bearbeitet von einem Moderator:
Servus, (...alles was roter Text ist gilt auch für Sitzheizungseinbau!)

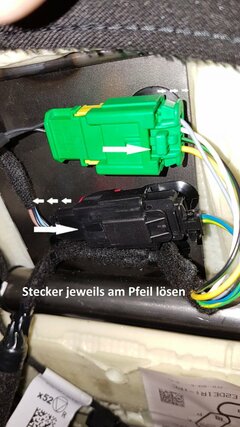

!!!!!!!!!(Ganz wichtig!!! Wenn Sitzausbau, Strom weg! Sonst Fehlermeldung Airbag)!!!!!!!!!!


nun ging es an die Bodengruppe. Dazu habe ich als erstes die Sitze augebaut. Sitzschiene mit Torx 40 lösen. Anschliessend den Sitz zurück klappen, das man an die Stecker unter dem Sitz, zum lösen kommt. Ich habe dafür die Rückenlehne soweit nach hinten gedreht, das die Lehne auf der Rücksitzbank aufliegt und die Kabel/Stecker unter dem Sitz spannungsfrei sind. Dann kann man gut mit 2 Händen arbeiten.

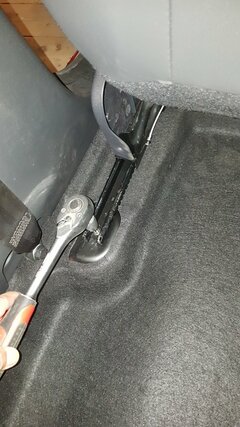

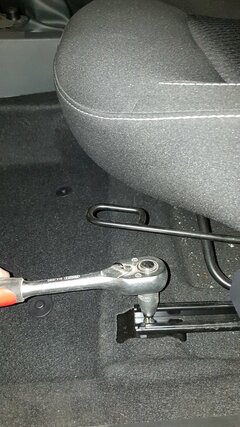

Sitzschraube hinten li.jpg Sitzschraube hinten re.jpg Sitzschraube vorne li .jpgSitzschraube vorne re.jpg Sitz zurück geklappt.jpg Stecker unter Sitz.jpg
(...großer Pfeil = mit sehr kl. Schlitzschraubendreher einschieben/runterdrücken und in Richtung der 3 kl. Pfeile Stecker rausziehen.)

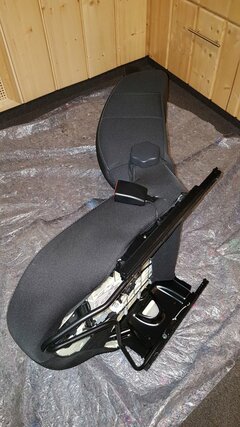

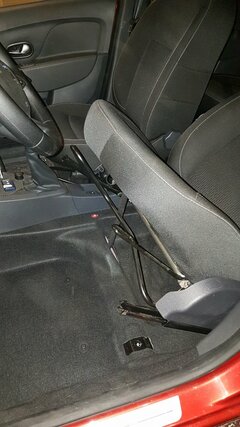

Fahrersitz ausgebaut.jpg Beide Sitze ausgebaut.jpg
Nachdem beide Sitze heraus waren, ging es an die Demontage der Mittelkonsole. Zuerst der hintere Teil an der Feststellbremse. Mit Torx 20 die Schraube im Getränkehalter lösen und die Konsole leicht hinten anheben. Dann die Feststellbremse gut anziehen damit der Hebel möglichst weit nach oben kommt um Platz zum drehen der Konsole zu erhalten. Dann die konsole etwas nach hinten ziehen und über den Hebel der Feststellbremse drehen. Dabei die Stecker für Start/Stop Automatik und Bordsteckdose lösen.

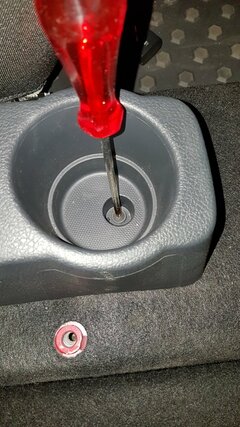

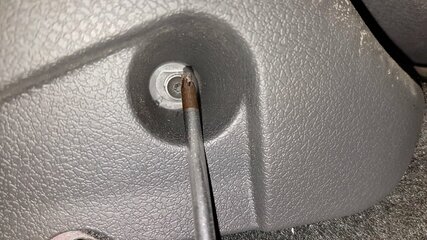

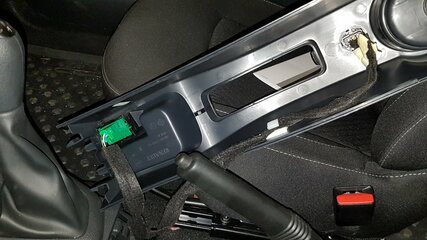

Mittelkonsole hinten Getränkeh. Torx  20.jpg Mittelkonsole  hinten Ausbau .jpg
Mittelkonsole Stecker .jpg

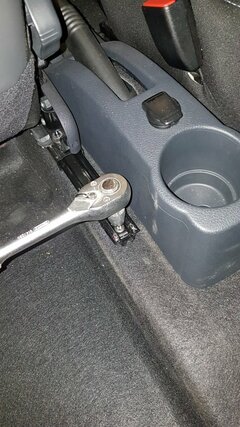

Dann mit einer Nuss 10mm die Mutter an der vorderen Mittelkonsole sowie die beiden Schrauben Torx 20 in den Getränkehaltern lösen. Anschliessend den Schaltsack aus der Mittelkonsole lösen und die Stecker unterhalb ebenfalls abziehen. (Zig.Anz.)
Mittelkonsole vorne Nuss 10mm.jpg Danach die Mittelkonsole über die Schaltung nach oben entnehmen. Um den Teppich zu entfernen müssen einige Plastiknubsel entfernt werden. Ausserdem müssen noch die beiden Verschraubungen der Verkleidung der B-Säule (mitte/unten) Torx 20, sowie die untere Gurthalterung Nuss 17mm, weg. Im Bereich der Türen muß die Dichtung entfernt werden.

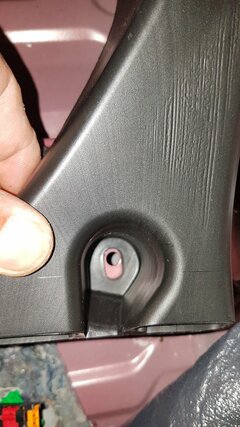

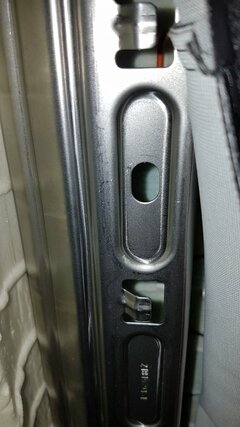

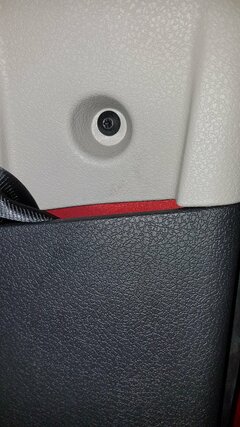

Verkleidung B-Säule  Mitte  Torx 20.jpg Beifahrerseite 2 Nubsel re.jpg(Beifahrerseite re aussen)

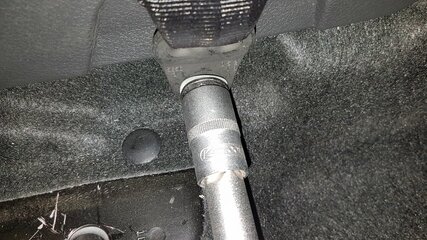

Verkleidung B-Säule unten Torx 20.jpg Gurthalter unten vorne Nuss 17mm.jpg
Jetzt fehlen mir einige Bilder von den Plastik - Nubseln, aber die sind nicht versteckt und man findet sie leicht!!!

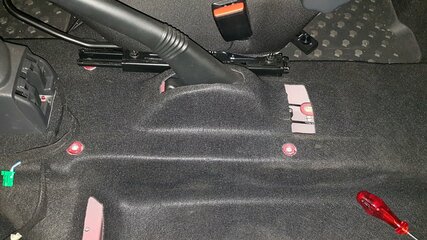

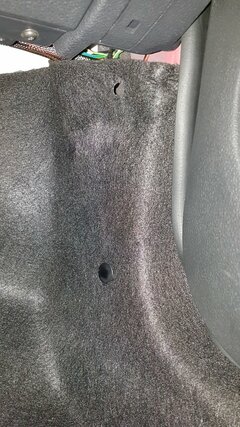

Dann habe ich den ganzen Teppich, nach hinten zur Rückbank, zurück geschlagen. Was mich da erwartete war nicht so schön!!! :kotz2:

Aber dass dann im nächsten Post....


Anhänge

  • Mittelkonsole hinten Ausgebaut.jpg
    Mittelkonsole hinten Ausgebaut.jpg
    270,5 KB · Aufrufe: 31
Zuletzt bearbeitet von einem Moderator:
Servus, (...alles was roter Text ist gilt auch für Sitzheizungseinbau!)

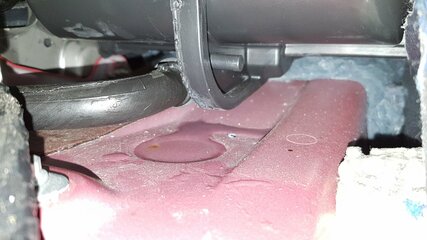

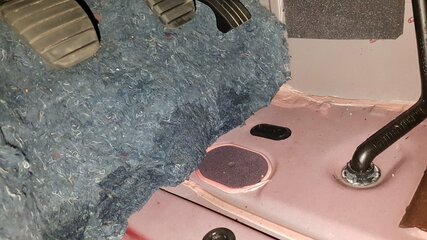

was soll man dazu sagen? Ich hatte Wasser auf der Bodengruppe. Das Problem war der Auslaß vom Kondenswasser der Klima. Nasse Bodengruppe.jpg Kondenswasser am Ablauf Klima.jpgTeppich nass .jpg li. im Bild der Gummipropfen an dem schwarzen Rohr stand unter Wasser. Ca. 1,5m² nasser Teppich waren trocken zu föhnen. Das war mal gut ein halber Tag Arbeit!!! Ich habe den Propfen dann mit Butylband neu in die Bodengruppe eingesetzt. Auch der Übergang vom Rohr zum Propfen war nicht super dicht. Hier habe ich ebenfalls mit Butylband von aussen nachgeholfen. Nach meinem Urlaub werde ich dass nochmals kontrollieren...!!!:naughty:

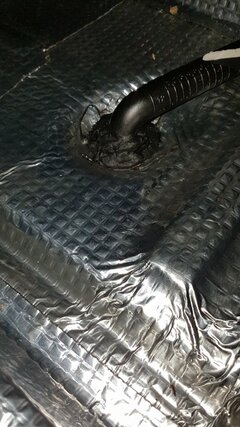

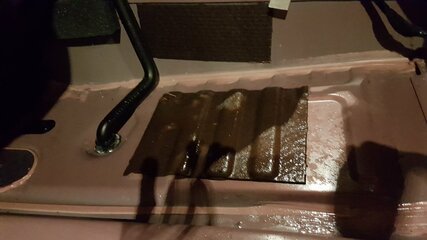

Ablauf Klima gedichtet.jpg Im Anschluß habe ich die komplette Bodengruppe mit Alubutyl entdröhnt. Mein Material reichte von der Spritzwand genau bis zum Übergang in den Kofferraum. Somit konnte ich die Rückbank wieder montieren ohne da nochmals ran zu müssen. Dann kamen die Luftführungen für die hintere Sitzreihe zum Einbau. Am Haltepunkt der Luftführung, war deckungsgleich in der Bodengruppe ein 6mm Loch vorgesehen. Hier habe ich einen Dübel Fischer UX6 eingelassen und die Führung da angeschraubt.
Luftführung Befestigungsloch 6mm.jpgDübel f. Befestigung Luftführung.jpg

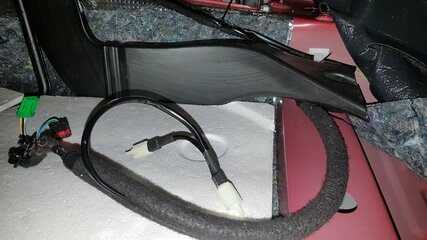

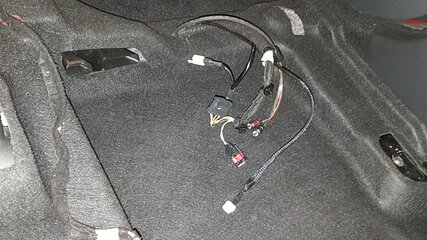

Vor dem Zusammenbau musste ich noch alle Kabel für den Subwoofer und die Sitzheizung verlegen. Die Kabel für die Sitzheizung habe ich jeweils paralell zu den Kabelbäumen von den Sitzen verlegt. Ebenso die Bestromung des SUB's.

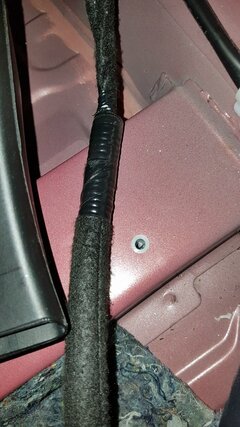

Das Cinchkabel und die FB habe ich zwischen dem Styroporteil und der hinteren Luftführung verlegt. So ist es geschützt vor Tritten und vor Streueinflüssen vom Strom. Original werden die Kabel durch den Schlitz der Luftauslässe geführt. Im Teppich sind aber jeweils daneben nochmals ein eingechlitztes Kreuz vorhanden. Da ich die Kabel nicht an die warme Lüftung verlegen wollte, habe ich diese genutzt.

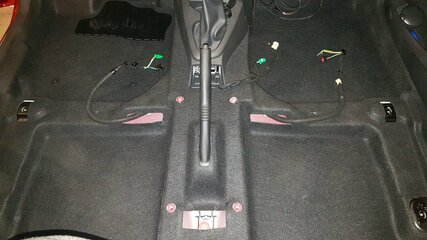

Keine Kabel am Luftauslass .jpg Rückbank und Teppich  eingebaut .jpg
Rückbank und Teppich wieder eingebaut.
Weiter ging es dann am nächsten Tag mit der Sitzheizung. (nächster Post!)

Servus, (...alles was roter Text ist gilt auch für Sitzheizungseinbau!)

die SITZHEIZUNG!

Ich beschreibe den Sitzausbau hier nicht nochmal...

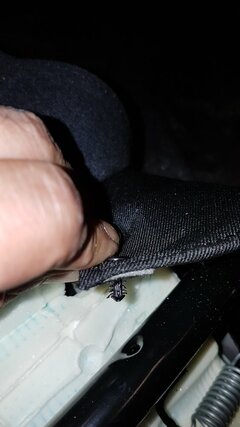

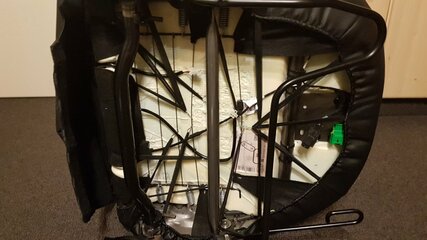

Angefangen habe ich auf der Unterseite der Sitze. hier sind die Verspannungen des Sitzbezuges mit dem Sitzgestell gut sichtbar. Als erstes müssen mal die ganzen Klammern weg. Im hinteren Bereich des Sitzes gibt es 2 Verspannungen, die übereinander liegen. Die untere ist für die Sitzfläche, die obere für die Lehne.

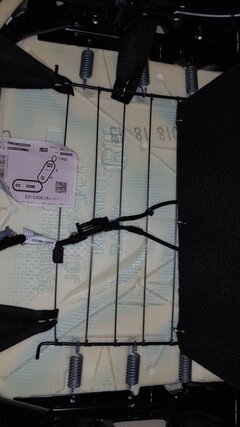

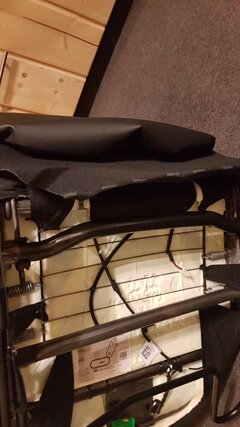

Sitz fertig für Sitzheizug.jpg Sitzbezug Unterseite Versapannung.jpg Sitzbezug Verspannung Rückenlehne.jpg
Sitzbezug hintere Verspannung.jpg Sitzbezug Verspannung lösen.jpg Sitzbezug lösen des Gurtschloßes.jpg Im Anschluß noch die seitlichen Verspannungen und das Gurtschloß, Torx 40, lösen und verspannungen heraus führen. Unterschied der beiden Vordersitze: Beim Beifahrersitz ist eine Seite des Sitzbezuges auf ein Blech geklipst. s.Foto

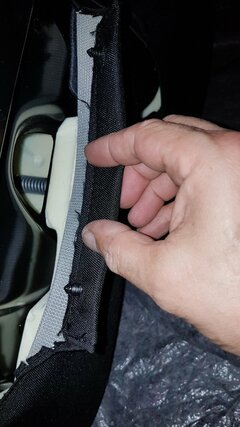

Sitzbezug seitliche Verspannung.jpg Sitzbezug seitliche Befestigung Aussen.jpg Sitzbezug seitliche Befestigung Aussen2.jpg
Wenn alle Klammern weg sind und die Verspannungen aus dem Sitz geführt wurden, sind auf der Rückseite noch 2 seitliche Verspannungen der Sitzfläche an der Querstrebe der Sitzfläche befestigt.

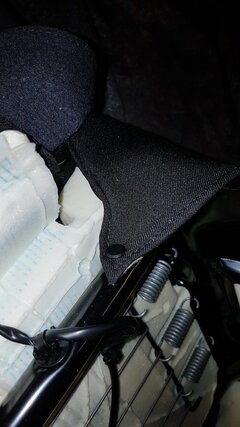

Sitzbezug hinten Halteclip.jpg Sitzbezug hinten Halteclip 2.jpg Wenn das getan ist kann man den Sitz wieder umdrehen und sich der Sitzfläche witmen. Auf der Sitzfläche gibt es 3 Abspannungen, die am Bezug mittels einer angenähten Plastikschiene und im Schaumstoff mittels dünner Holz-Rundstäbe und einiger Halteklammern herunter gezogen werden. Hierzu befinden sich im Schaumstoff schlitzartige Vertiefungen.

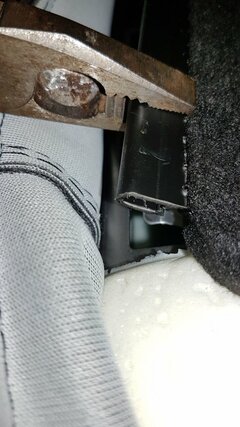

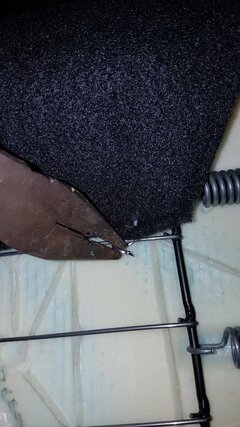

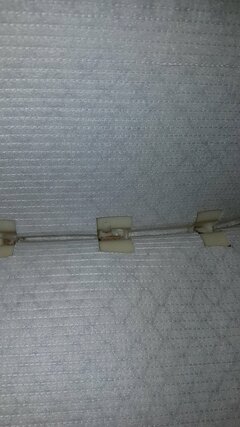

Sitzbezug Bezug zurückschlagen.jpg Sitzbezug überall Klammern.jpg Klammern ganz vorsichtig nach oben drehen und aufbiegen. Dann Plastikschiene herausnehmen und die Klammer herausdrehen

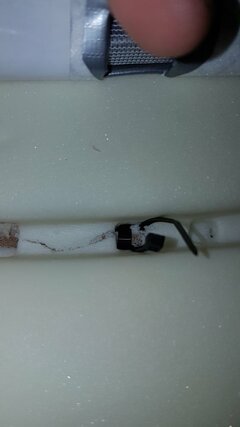

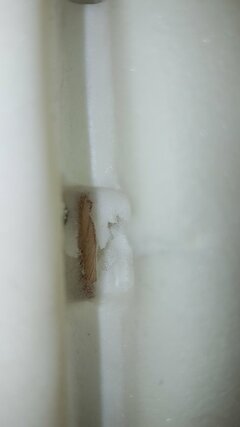

Sitzbezug Plastikschiene spannt den Stoff.jpg Sitzbezug Holzstab als Haltepunkt .jpg ...sollte dann ungefähr so aussehen.


Die letzten Klammern habe ich dran gelassen. Das reicht für die Montage.

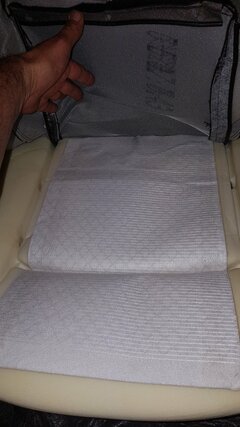

Nun kann man die Heizmatte auflegen und auch in die Abspannung sauber rein drücken. Ich bin so weit wie möglich nach vorne gegangen, um möglichst viel Heizfläche zu bekommen. Ganz hinten im Sitz, Richtung Steißbein sitzt man eh ein wenig aus dem "Eck". Das wäre nach vorne verschenkte Wärmfläche. (Bei der Lehne etwas anders, da hier der Nackenbereich gerne frei liegt. Also eher etwas runter mit der Heizmatte)

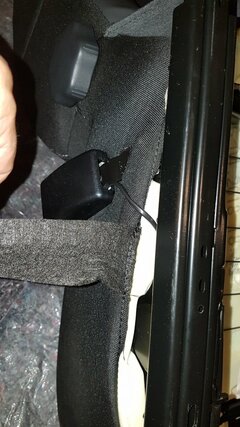

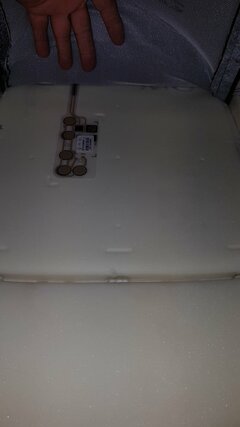

Sitzbezug Sitzplatzerkennung.jpg Sitzbezug Matte eindrücken markieren.jpg Sitzbezug Matte probeliegen.jpg
(Sitzplatzerkennung)




Servus, (...alles was roter Text ist gilt auch für Sitzheizungseinbau!)

Die Sitzplatzerkennung macht bei mir im übrigen zusammen mit der Sitzheizung keine Probleme.

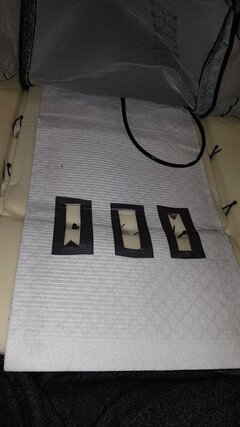

In dem Bereich wo die Matte, die Vertiefung kreuzt, müssen Ausschnitte für die neue Verspannung in die Matte geschnitten werden. Dabei ist zu beachten, das man im Aussenbereich, da wo auf der Rückseite das Klebeband ist, nicht geschnitten werden darf. Sonst ist die Matte ab da hin!!! Ich mußte daher mit den Holzstäbchen nach innen wandern....
Sitzbezug Haltepunkt muß versetzt werden.jpgSitzbezug Haltepunkte versetzt und ausgeschnitten.jpg
Beim Verschieben der Holzstäbchen und auch beim vorsichtigen lösen der Halteklammern, kann es sehr schnell passieren das der Schaumstoff reißt. Da wird dann natürlich nichts mehr nach unten gezogen. Ich habe dann größere Kabelbinder li. u. re. neben meiner Verspannung, nach unten an den Rahmen gesetzt. Jetzt ist das Holzstäbchen wieder gesichert und in Position.

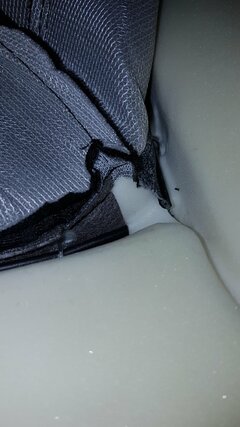

Sitzbezug Sichern mit Kabelbinder.jpg Sitzbezug Schaum gerissen nach unten mit Kabelbinder gesichert.jpg So alle Stellen an denen wieder Verspannungen hin sollen/waren, vorbereiten. Die Originalen Klammern mit Kabelbinder ersetzen. Beim einfummeln der originalen Klammern bricht man sich die Finger und es geht zuviel kaputt. Die Schlitze für die Abspannungen so groß wählen, das sie vor und hinter der Vertiefung bis auf das Polster reichen. Ich habe mit Panzertape die offen liegenden Carbonfasern gedichtet. Dazu habe ich das Tape eingeschlitzt und umgelegt.

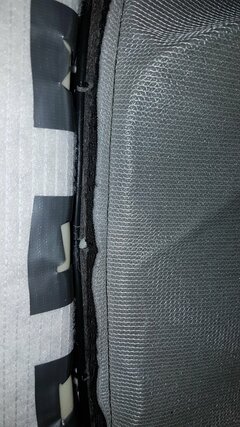

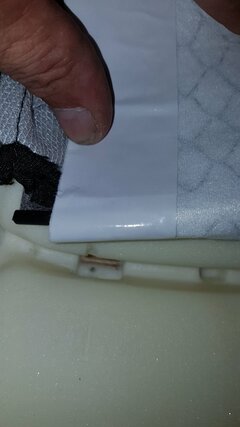

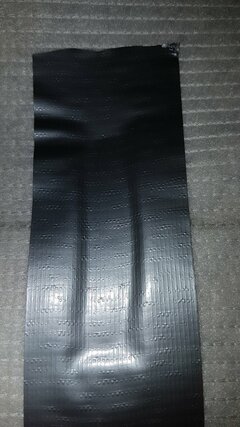

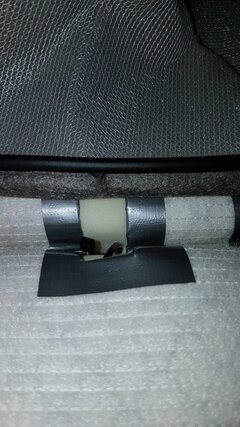

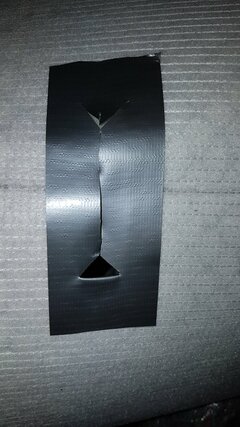

Sitzbezug Löcher mit Klebeband sichern1.jpg Sitzbezug Löcher mit Klebeband sichern2.jpg Sitzbezug Löcher seitlich mit Klebeb.jpg
Anschließend die Heizmatte mit dem Schaumstoff verkleben und dabei darauf achten die Fenster für die Verspannungen gut in die Vertiefung zu drücken. Später wird hier gut Druck von den Plastikleisten der Verspannung auf die Heizmatte augeübt!!!!!!
Dann das Kabel nach hinten rausführen. Ich habe den Schaumstoff im hinteren Bereich noch eingeschlitzt, damit das Kabel darin verschwindet und nicht am Po zu merken ist. (Das gleiche gilt für die Lehne)


Nun wird der Bezug wieder nach vorne geklappt und von hinten nach vorne ein Haltepunkt nach dem anderen mittels Kabelbindern in die Vertiefung gespannt. Alle Kabelbinder sofort nach dem Verspannen abknipsen und die Köpfe Richtung Schaumstoff drehen!!! Wichtig!!! Die spürt man evtl. durch den Stoff und könnten auch Schäden verursachen!
Sitzbezug Freie Stelle zum Festzurren.jpg Sitzbezug gleichmäßig alle Kabelbinder anziehen.jpg


Zum Schluß dann die Verspannungen an der Unterseite des Sitzes wieder herstellen und immer den Sitz des Bezuges zwischendurch prüfen, notfalls korrigieren. Wenn bis auf die Verspannung der Rückenlehne wieder alles an seinem Platz ist, geht es an die Rückenlehne.

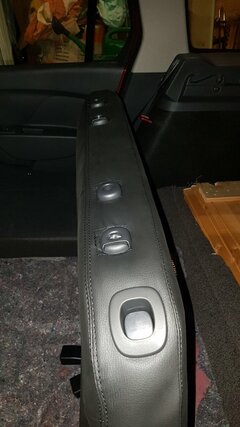

Die Rückenlehne ist in sofern einfacher, das es keine seitlichen Verspannungen gibt. Allerdings gibt es auf der Rückseite 4 kl. Plastikschienen die von einer Blechhalterung herunter gezogen werden müssen. Da ist gut Spannung drauf.

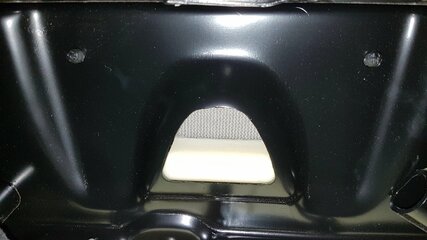

Rückenlehne Hinterteil aushängen.jpg Rückenlehne Halterung für Hinterteil.jpg
Anschließend langsam von unten nach oben arbeiten und Stück für Stück die Klammern entfernen und den Bezug umkrempeln. Aussenseitig begrenzt durch den Airbag. Der wird auch nicht angefasst. Dann wieder die Heizmatte anzeichnen, ausschneiden der Verspannpunkte, Isolieren der Ausschnitte und Kabelbinder vorbereiten. Danach wieder die Heizmatte mit der Rückenlehne verkleben und den Bezugstoff verspannen. Zu guter letzt noch den Rückenbereich einhängen und die Verspannung der Rückenlehne an der Unterseite des Sitzes festziehen.

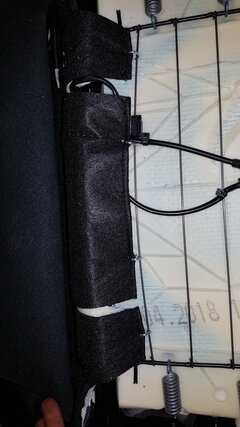

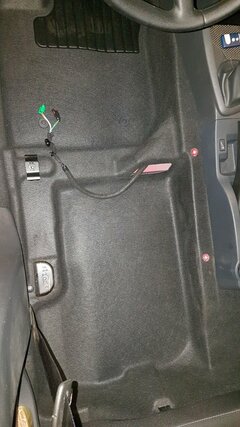

Da wir dann schon auf der Unterseite der Sitze sind, die Kabel so weit wie möglich nach vorne legen für den Anschluß an den Kabelbaum.
Danach Sitze in umgekehrter Reihenfolge wieder einbauen und Stecker zusammenfügen sowie fest verschrauben.


Danach Strom wieder herstellen und...... (bei mir funktionierte es sofort!)

Zuletzt bearbeitet von einem Moderator:
Servus,

nachdem alles zusammen gebaut war und ich mit einem fetten Grinsen und warmen Po so im Auto saß...

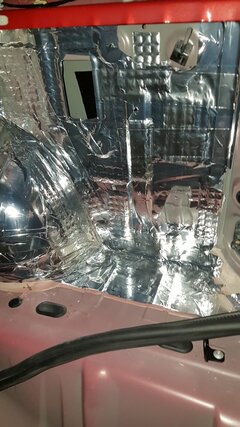

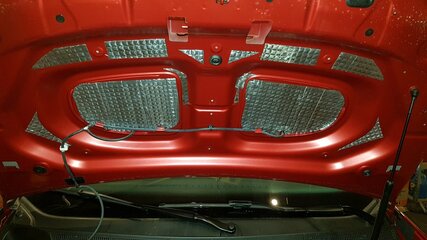

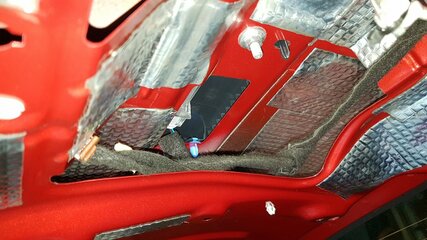

... da waren doch noch ein paar Reste Alubutyl?!Dämmung Motorhaube.jpg Dämmung Heckklappe 2.jpg
Dämmung Heckklappe 3.jpg Dämmung Heckklappe 4.jpg
Das reichte für die Motorhaube und Heckklappe und es blieb immer noch 1/2 m² Butyl übrig. Also habe ich die Seitenverkleidung vom Kofferraum ausgebaut und auf die klappernden teile Alubutyl geklebt. Dann hatte ich noch eine Rolle stärkeres Aluband mit dem ich die Zwischenräume beklebt habe. Die Seiten werden auf jeden Fall nochmals nachgedämmt!

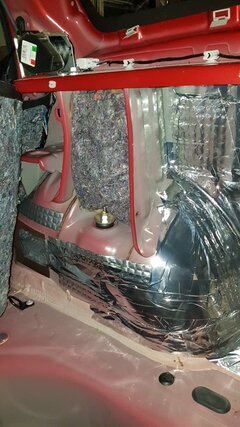

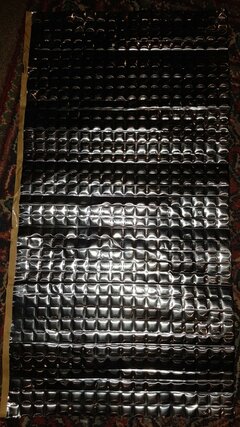

Alubutyl Rest.jpg Material für eine Seitenwand.jpg Verbautes Material eine Seite.

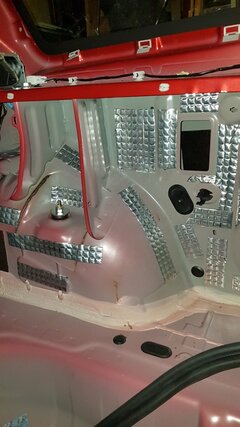

Kofferraum Seite Alubutyl re.jpg Aluband.jpg

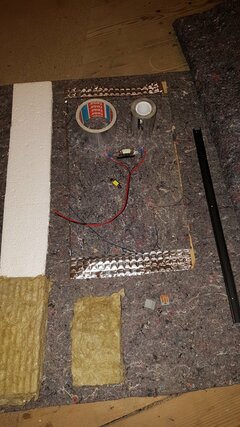

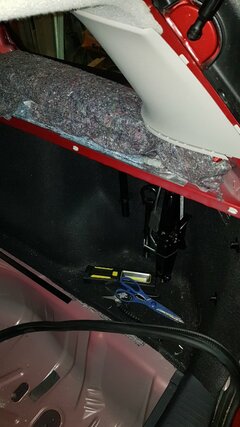

Für den Bereich über der Dom-Schraube habe ich aus Malerflies und der Steinwolle ein Dämmkissen gebastelt. Ebenso für den Bereich hinter/unter der D-Säulenverkleidung. Ein Dämmkissen aus Styropor und Malerfließ habe ich auf den Befestigungsträger der Seitenverkleidung gelegt.
Kissen aus Dämmung.jpg Dämmkissen aus 2cm Styropor und Malerfließ.jpg

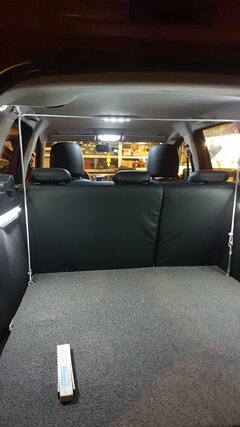

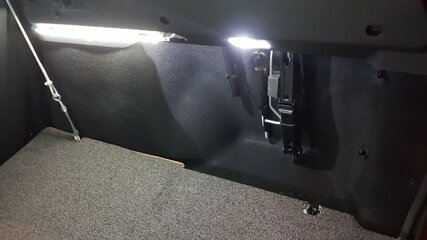

Da mir die Beleuchtung im Kofferraum noch nicht so gefallen hat, habe ich mir etwas gebastelt. Aus alten Sofittenträgern Led Sofitten und ein Stück Kabelkanal sebstklebend schwarz.

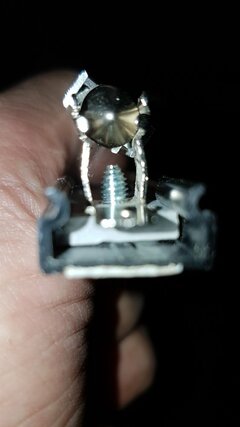

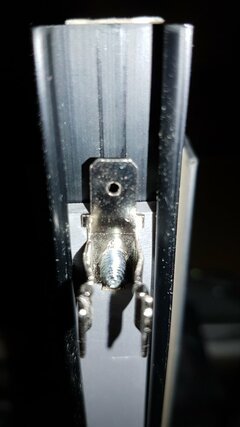

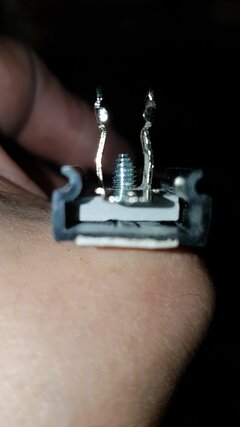

Sofittenanschluß an Schaumplatte.jpg Sofittenanschluß an Schaumplatte in Kabelkanal.jpg Sofittenhalter fertig.jpgSofittenbeleuchtung Kofferraum.jpg Beleuchtung beider Seitenfächer:boohoo:

Gleichzeitig noch Strom für eine zusätzliche Kofferraumleuchte auf der rechten Seite mitgeführt. Soll genau gegenüber der li. angebracht werden. Den Strom habe ich vom hinteren Verteiler am Dachhimmel abgegriffen. Da es keine Renault Leuchte ist, reichten hier das Plus 12v und die geschaltene Masse aus. Geht jetzt mit der restlichen Innenbeleuchtung an u. aus.

Und weil ich grad am spielen war....

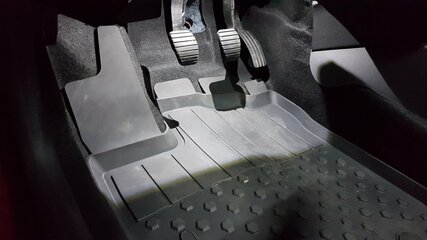

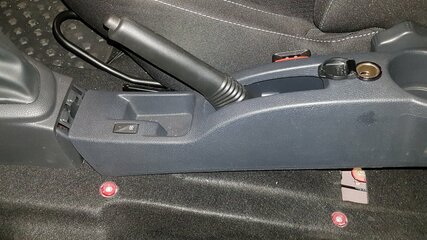

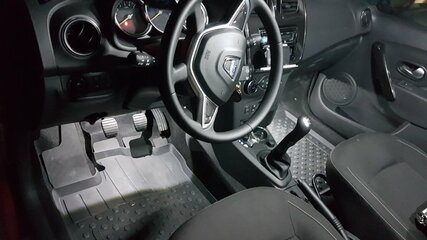

Fußraumbeleuchtung o. Blitz.jpg Fußraumbeleuchtung groß.jpg
...Fussraumbeleuchtung! :lolat:


Anhänge

  • Sofittenanschluß an Schaumplatte in Kabelkanal vorne.jpg
    Sofittenanschluß an Schaumplatte in Kabelkanal vorne.jpg
    45 KB · Aufrufe: 35
Servus,

irgendwann hatte es meine Ladeschale zerrissen. Erst hat sie wegen eines Wackelkontaktes am Micro-USB nicht mehr geladen, dann ist auch noch die Aufnahmehalterung gebrochen. Mir hat das Handy im Ablagefach unter dem Radio überhaupt nicht gefallen. Also habe ich mir Gedanken gemacht, wie ich das Ablagefach nutzen könnte. Ich habe mir dann aus einer Bucheleiste etwas schwarzer Farbe und ein paar Moosgummi Aufkleber eine Konsole für die Handyhalterung gebastelt. die Leiste ist 3cm hoch und zusammen mit je einem Moosgummi o. und u. sitzt das so saugend, dass ich nicht einmal festschrauben bräuchte. (Habe ich trotdem von hinten verschraubt! :angel:)

Gleichzeitig passt re. daneben noch die Fernbedienung vom SUB.

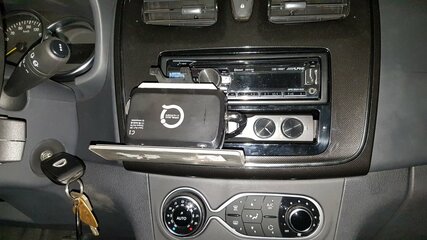

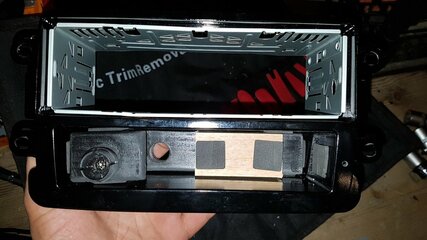

Handykonsole1.jpg Handykonsole2.jpg Das Loch ist für Ladekabel und FB.

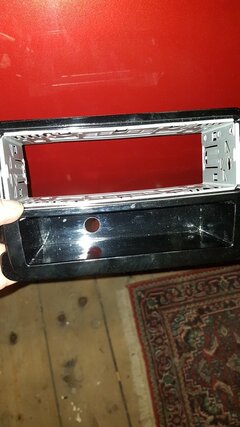

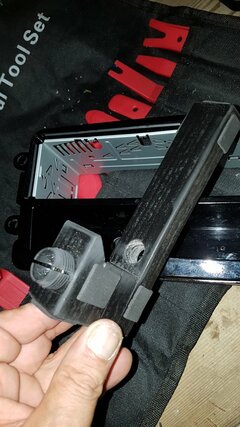

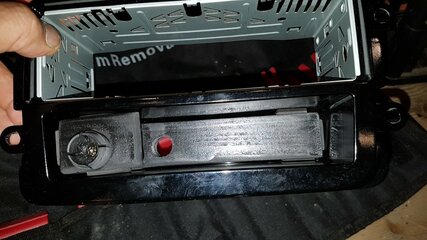

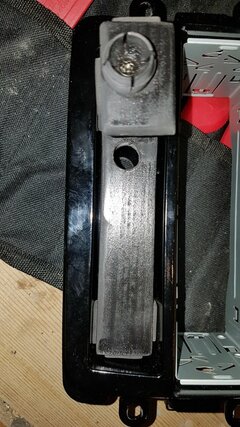

Einbaurahmen Ablagefach Loch.jpgHandykonsole3.jpg Kabeldurchführung

Dann noch eine Aufdopplung mittels einer Leiste, das die FB nicht nach hinten rutscht.
Die ganze Aktion mußte übrigens paralell zum Fußboden Umbau passieren, da das Kabel an der FB fest eingebaut ist und der Netzwerkstecker der zum SUB geht durch die Durchführung mußte. Anschließend habe ich ja die Kabel fest bis unter den Sitz verlegt!

Gleichzeitig habe ich auch die alte Handyhalterung zerlegt und mir etwas anderes gebastelt. Auf dem letzten Bild sieht man re. neben dem Ablagefach ein Loch von 2,5mm Durchmesser. Dahinter ist die blaue Lade-LED des kaputten Ladehalters. Li. davon wird sich später eine blaue Status-LED von der FB befinden.
Den QI-Halter habe ich zerlegt, die Micro-USB Buchse wieder auf die Platine verlötet, die Haltebacken entfernt und den USB-Anschluß nach innen verlegt. Anschliesend habe ich einen Magneten in die Halterung integriert. Somit sitzt das handy immer genau in Ladeposition und kann nicht verrutschen. Da die Ladeschale jetzt liegen soll, habe ich unten 2 Aluschienen befestigt, auf denen das Handy aufliegt. Oben auf der Ladeschale ist auch eine Aluschiene auf der ich wiederum das Gummiformstück aus einer der Haltebacken geschraubt habe. Jetzt kann ich das Handy darunter führen und ....klack:alcohol::rotate:

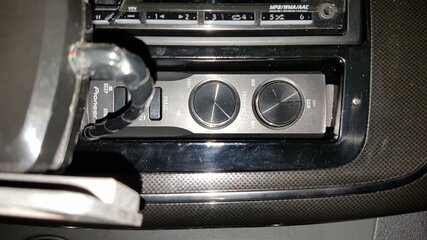

Handyhalter Radio Fernbedienung SUB.jpg re. neben der Handyhalterung ist die FB vom SUB
Die Handyhalterung wird demnächst noch ein wenig aufgehübscht. Schleifen und polieren der Kanten, evtl. auch Teil-Lakierung... mal sehen. Vielleicht gibt es im nächsten Jahr dann doch das Bury Power Mount...

So das war es erstmal. Hat auf jeden Fall viel Spass gemacht, war interessant und ja die ersten Eindrücke beim Fahren haben schon eine enorme Verbesserung von den Innengeräuschen gebracht.

Sound!

Jo.....:wub:
Also das DSP vom Alpine reicht für mein jetziges Setup völlig aus. Alle wesentlichen Parameter sind einstellbar. Ist wie bei dem ganzen Auto auf das wesentliche beschränkt. Passt also..:lolat:
Die Eton's sind stark und spielen völlig sauber und verzerrfrei. (war noch nicht beim prof. Einstellen) Schon jetzt ein echter Genuß. Alle Componenten sind Start/Stop-Automatik geeignet. Da bricht nichts zusammen. Die Amp hat genügend Power und Res. um die ETON's zu befeuern. Mehr wäre nicht nötig. Den SUB habe ich ganz fein dosiert und auf das Frontsystem angepasst. Der spielt unten herum ganz sauber mit und macht Druck wenn nötig. Zusammen mit der Türdämmung liegen Welten zwischen den original Tröten und jetzt. Gut, nun ist vollaktiv fahren auch eine ganz andere Hausnummer gegenüber Vollbereichslautsprechern. Kann/darf man eigentlich nicht vergleichen.

Was noch fehlt, sind die Sitzbezüge.

Mit dem großen Umbau war es dass erstmal für dieses Jahr. Jetzt wird erstmal für nächstes Jahr gespart. Die neuen Sommerräder möchte ich möglichst nicht aus der Haushaltskasse bezahlen. Dazu kommt noch der Wunsch das Auto ab der B-Säule zu tönen. Da müssen erstmal 1300,-€ auf der Seite liegen... Hängerkupplung wäre auch noch nice.... puhhhhh....:hammer:

Ich werde auf jeden Fall berichten sobald es was neues gibt!!!
CU


Anhänge

  • Fernbedienung SUB.jpg
    Fernbedienung SUB.jpg
    160,8 KB · Aufrufe: 43
Zuletzt bearbeitet von einem Moderator:
Danke @LoganFan :prost:

Hat ja auch Spass gemacht und je mehr es machen und darüber berichten, um so eher traut man sich selber etwas zu. Geht mir oft genug genauso. Ausserdem habe ich grade aus Deinen super Videos schon viele sehr hilfreiche Infos ziehen können. Danke auch Dir an dieser Stelle dafür:clap::yes:

Schön war das keiner heute dazwischen geschrieben hat. So kann man das fließend lesen.

Servus,

es ist ja schon vor meinem Urlaub fast alles Umbaumäßig fertig gewesen. So konnte ich ein paar Tage in die Heimat fahren. Als ich zurück kam, fand ich einen kleinen Karton vor. Was da wohl drin ist???:think:

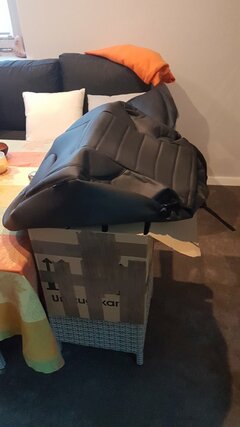

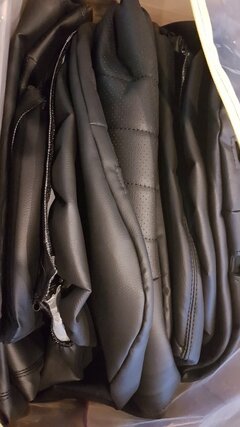

Packerl.jpg Packerl Inhalt.jpg Packerl Haufen Bezüge.jpg Packerl mit Bezug.jpg

Nach einem ausgiebigen Kaffee-Frühstück ging es dann zu Sache. Erstmal habe ich alle Bezugteile sortiert und in Gruppen zueinander gelegt. Dann habe ich mal wieder die Batterie abgeklemmt und die Sitze ausgebaut, um genug Platz für die Montage zu haben. Im Nachgang kann ich sagen, dass dies eine weise Entscheidung war. Vereinfacht die Montage ungemein und sorgt so bestimmt für bessere Einbauergebnisse.
Nachdem alle Sitze raus waren, habe ich mit dem Fahrersitz angefangen.

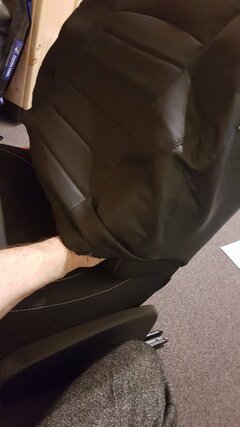

Los ging es dann mit dem Rückenteil. Hierfür habe ich die Verspannung unter dem Sitz vom original Rückenteil lösen müssen. Dies ist erforderlich, da an der Vorderseite des Lehnenbezuges ganz unten ein Klettband angebracht ist, dass mit viel Spannung, unterhalb der Lehne nach hinten durchgeführt und angeklettet werden muß. Das macht sich besser, wenn man von hinten mit durchgreifen kann. Der Klett hällt sehr gut am original Sitzbezug. Wichtig ist dass man wirklich, wie auch beschrieben, die Nähte deckungsgleich über die Nähte des original Sitzbezuges bringt. Dann noch alles ein wenig mit der Hand hinschieben/drücken/kneten..... und anschliessend erst den Originalbezug und dann das Rückenteil vom Schonbezug unter dem Sitz spannen.

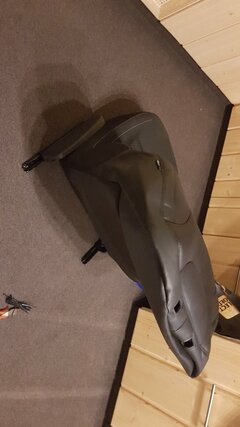

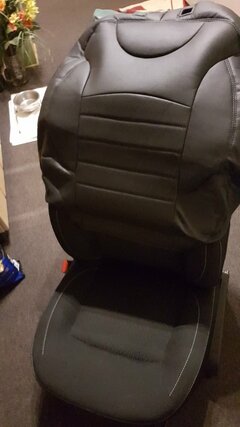

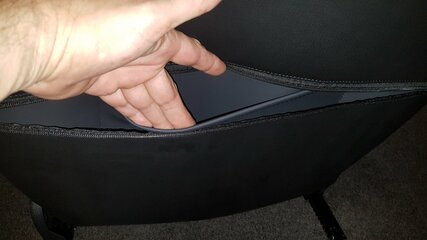

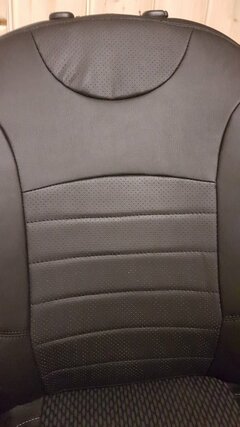

Bezüge sortieren.jpgBezüge vorne es geht los.jpgBezüge Überzieher.jpgBezüge auf Originalnaht anpassen.jpgBezüge Drehrad pass.jpgBezüge Reißverschluß deckungsgleich.jpg Bezüge vorne Rückenteil fertig.jpg Bezüge vorne Rückenteil groß.jpg

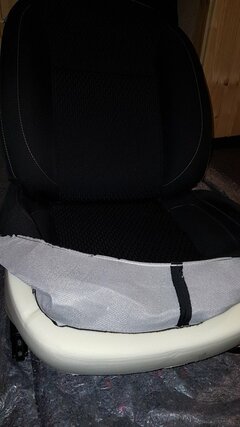

Anschließend kam die Sitzfläche dran. Bei der Sitzfläche habe ich zuerst den Bezug über das Gurtschloß geschoben und habe dann Stück für Stück die Sitzfläche angepasst und unten gespannt. Dafür nimmt man sich echt etwas Zeit, damit es vernünftig sitzt. Anschließend den Sitz auf die Seite und Sitz Nr.2

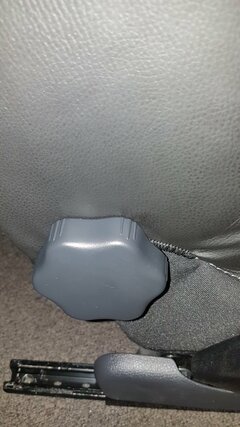

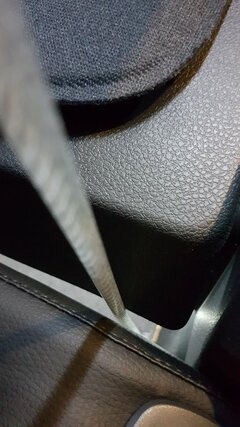

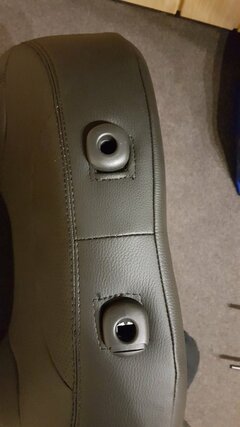

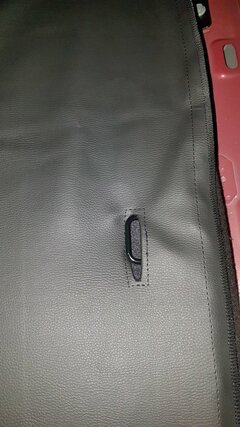

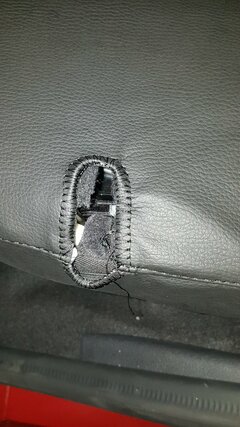

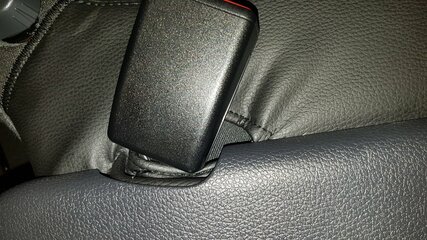

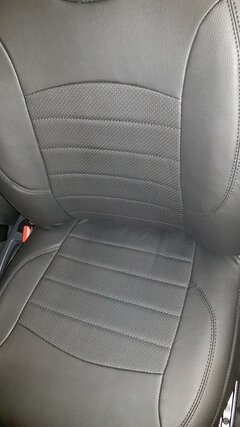

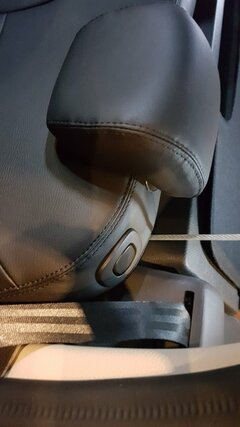

Bezüge Löcher Kopfstütze li.jpgBezüge Vorne li. fertig.jpgLoch für Gurtschloß Pass.jpg Bezüge Verspannung unten li.jpg Nicht an die Kabel spannen!

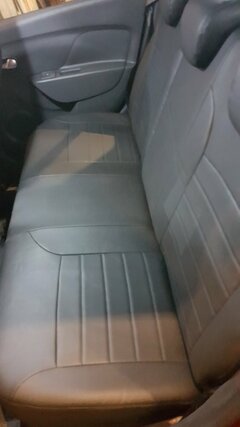

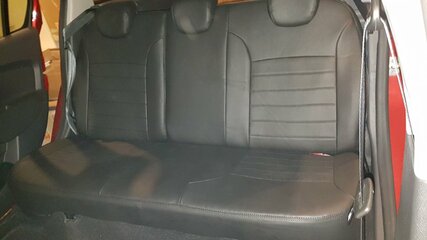

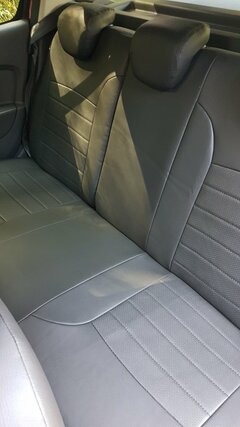

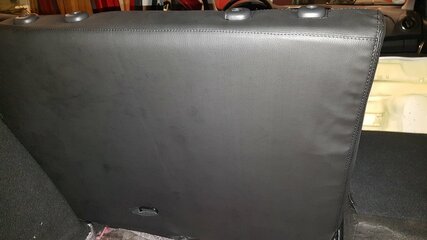

Für die Rückbank, braucht man nichts zu demontieren. Ich habe zuerst die Lehnenteile bezogen und anschliessend die Sitzfläche. Die Passgenaugigkeit ist wirklich super! Auf manchen Bildern sieht man noch ein paar Falten vom Transport. Die ziehen sich aber nach und nach glatt. (Bilder im nächsten Post)

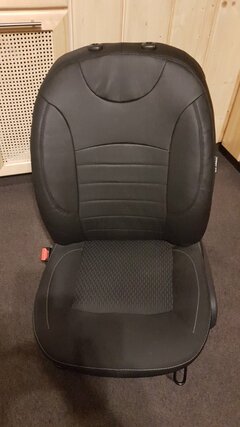

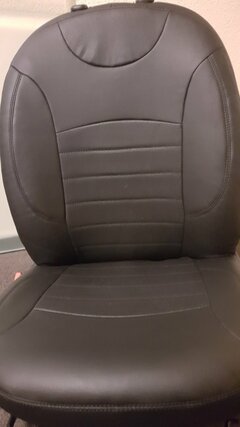

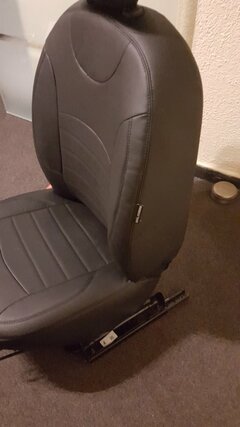

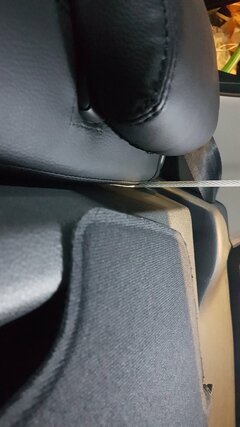

Wenn man es richtig macht, sitzen die Bezüge wirklich wie eine 2te Haut. Ich bin von der Passform wirklich angetan. Nach ca. 4 Wo gebrauch, sollen die Bezüge nochmals nachgespannt werden. Ich werde das auf jeden Fall tun und auch dafür die Vordersitze nochmals raus nehmen. Einfach um optimal spannen zu können. Bei der Gelegenheit kann ich dann auch gleich noch vor dem Winter den Fussraum am Klima-Ablaufstutzen prüfen. Ich hoffe dass dann alles trocken ist.

Ich erhoffe mir von der Qualität der Bezüge in Verbindung mit einer möglichst perfekten Montage, eine sehr lange Standzeit der Schonbezüge.


Anhänge

  • Bezüge Unterseite lösen .jpg
    Bezüge Unterseite lösen .jpg
    95,8 KB · Aufrufe: 25
  • Bezüge fertig bezogen li.jpg
    Bezüge fertig bezogen li.jpg
    51 KB · Aufrufe: 23
  • Bezüge vorne li. fertig (2).jpg
    Bezüge vorne li. fertig (2).jpg
    67,2 KB · Aufrufe: 22
Servus,

nachdem die Sitze wieder eingebaut waren, habe ich mich zu meinem Freundlichen am Wohnort begeben. Ich hatte bereits vor meinem Urlaub einen Termin ausgemacht. Der Hintergrund ist folgender:

Das Auto habe ich ca. 40 km entfernt in einem Autohaus gekauft, weil es ja damals ziemlich pressierte und dieses Fahrzeug sofort verfügbar war. Als ich die erste Komplettreinigung machte, ist mir aufgefallen dass das Tachoelement von innen komplett verschmutzt war. Also ein Fall für die Garantie.

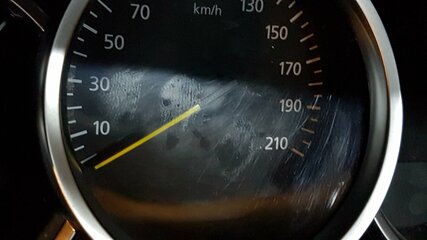

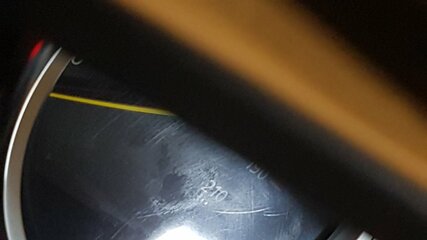

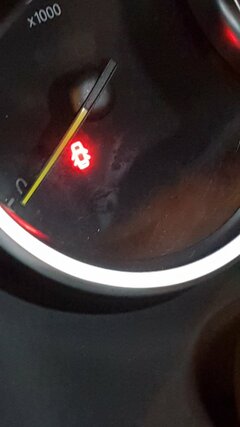

Tacho Dreck1.jpg Tacho Dreck2.jpg Tacho Dreck3.jpg

Das habe ich dem Verkäufer bereits am 08.06.2018 gemeldet. Nach dem sich 6 Wo nichts tat, habe ich mal freundlich nachgefragt... :readit:

Auf jeden Fall ist das Vertrauen zu diesem Geschäft, aufgrund des Benehmens des Verkäufers, auf meiner Seite hin!!! Da werde ich keinesfalls wieder ein Fahrzeug kaufen!

Echt blöd Herr B..... , da jetzt das ander Autohaus die Servicearbeiten ausführen darf. Als da wären ein Wintercheck incl. Unterbodenversiegelung um das Fahrzeug gleich von Anfang an vor dem Streusalz zu schützen.... z.B..
blöd, blöd, blöd....:naughty::showa:

Egal, wieder zuhause habe ich dann die ganze Werkstatt-Garage auf den Kopf gestellt. Ich hatte vor langer Zeit mal ein paar LED Profilleisten in einem Baumarkt gekauft. Irgendwas um 14€ meine ich. In Tageslichtweiß 6000k 370lm. Die müssen hier doch noch irgendwo.....!?! Tatsächlich, die haben dann noch den Weg in den Kofferraum gefunden.

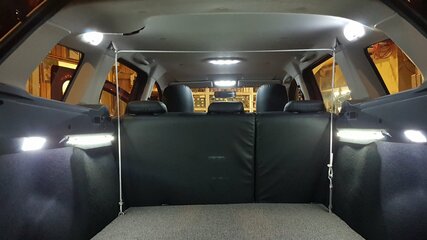

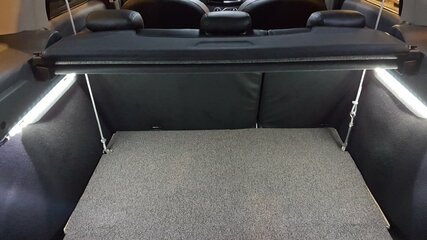

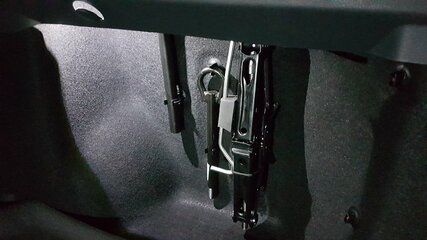

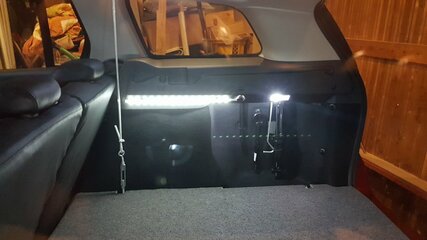

Kofferraumbeleuchtung1.jpg Kofferraumbeleuchtung2.jpg Kofferraumbeleuchtung4.jpg

Jetzt bin ich mit dem Licht im Kofferraum zufrieden. :whistle::clap:

Und da sieht man auf den Bildern auch schon das nächste Projekt!
Das gespannten Drahtseil hat einen Durchmesser von 6mm. Es ist mit Kunsstoff ummantelt. Ich habe mir mal das windige Original Dacia Schutzgitter und auch das Fangnetz angeschaut. Echt jetzt, je über 200,-€ für....Pffffff...

Also habe ich mal in meinem Fundus gestöbert, weil ich die Preise überzogen finde für die Qualität. Dann müssen Löcher in die Seitenverkleidung gebohrt werden und das Gitter wird nur am Plastik der Verkleidung gehalten. Die Kofferraum Abdeckung in Verbindung mit dem Trenngitter funktioniert nicht! Das kann und will ich mir nicht leisten/Einbauen.

Meine Variante besteht aus folgenden Teilen:

S-Haken 10 Stck., Drahtseil ummantelt 6mm x 4mtr., Spannschloß 6mm, Klemmbügel 10x für 6mm Seil und 2 Personenauffangnetze nach DIN EN 1263-1, per m² sowie das passende Befestigungs.-Spannseil 6mm a 7mtr.
Die Netze haben eine Größe von 100x40cm. Man sieht ja anhand der Bilder was oben und seitlich frei bleibt. Unten überlappt das Netz ca. 10-15cm die Rückenlehne. Das ganze in schwarz. Kosten incl. Versand sind ca. 40,-€

Spanndraht Fangnetz 1.jpg Spanndraht Fangnetz 2.jpg Spanndraht Fangnetz 3.jpg Spanndraht Fangnetz 4.jpg
Spanndraht Fangnetz 5.jpg Spanndraht Fangnetz 7.jpg Spanndraht Fangnetz 6.jpg Spanndraht Fangnetz 8.jpg

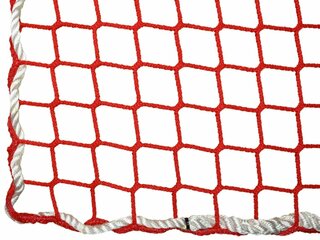

Spanndraht Fangnetz 9.jpg Spanndraht Fangnetz 10.jpg auffangnetz-din-en-1263-1-per-m-nach-mass-58-5.jpg

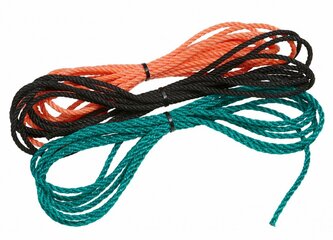

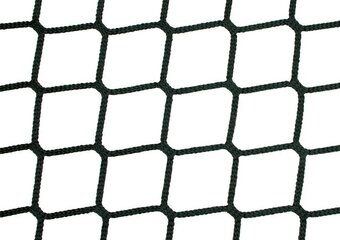

auffangnetz-din-en-1263-1-per-m-nach-mass-58-6.jpg auffangnetz-din-en-1263-1-per-m-nach-mass-58.jpg polyethylenseil-6-mm-meterware-385.jpg

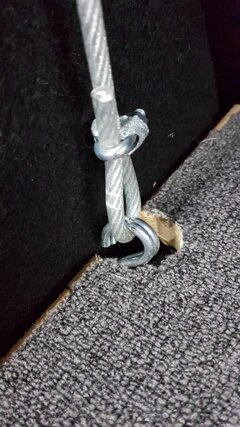

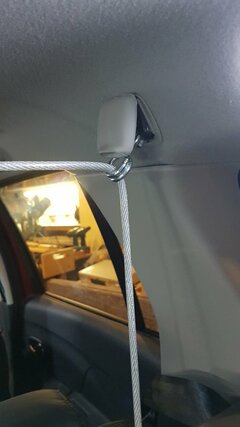

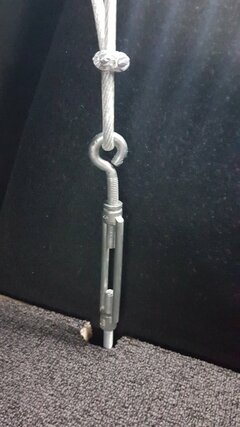

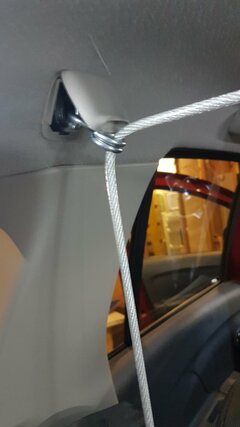

Die Netze werden in den oberen Ecken, mit in die S-Hacken gespannt und an den Drahtseilen mit der Schnur genauso wie auf dem Bild mit dem roten Netz zu sehen, verflochten. Die S-Haken werden später noch gegeneinander gedreht. So schliessen sie automatisch auf Zug und ein versehentliches Herausrutschen ist nicht möglich, da dass Drahtseil wie von einer Öse umschlossen wird. Da wird auch der Labradormix bei einem Crash garantiert nicht durchgehen. Vorteil, wie man sehen kann, die Laderaumabdeckung ist voll nutzbar und die Drahtseile scheuern weder am Sitz, noch an der Laderaumabdeckung. :prost: Unten werden die Drahtseile mittels Spanngurte durch die ISO-Fix-Ösen gespannt.

Die Bestellung der Netze muß jetzt allerdings erstmal noch warten, da wir bald Okt. haben und es Zeit wird an die Winterreifen zu denken. Mit den ausgelieferten Ganzjahresreifen, habe ich hier in den Bergen keine Chance.!!!:naughty:

Zu dem Fußboden den man auf den Bildern sieht, schreibe ich demnächst etwas!:yes:

Nachtrag zu den Bezügen:
Auf den Bildern sieht dass sehr faltig aus. 1. sind die Aufnahmen kurz nach der Montage entstanden, so dass sich die Bezüge erstmal noch dehnen können/müssen 2. sieht es auf den Fotos schlimmer aus als in natura 3. soll man die Bezüge nach ca. 4Wo. nochmal nachspannen. Ich gehe davon aus das die Falten einfach noch verschwinden!!

Ich mache dann später nochmal Fotos und berichte wie es aussieht....:alcohol:

Zuletzt bearbeitet von einem Moderator:
Servus,

Ich habe es getan.....
.....zu faul um die Antenne rum zu putzen:whistle:

Servus,

gestern habe ich mir Winterreifen auf die originalen Alu's ziehen lassen. GoodYear Ultragrip 9 185/65/R15 Kosten hierfür 300,- Euronen

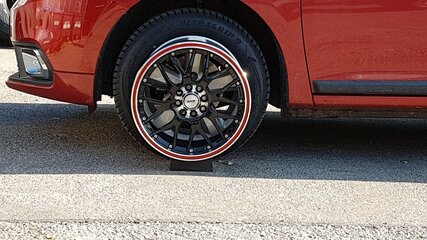

Da ich das Glück habe, das eine Filiale des Reifendienstes fast unmittelbar neben meinem Schichtwechselort ist, konnte ich das Auto nachts abstellen und zum Schichtende war alles erledigt. Beim Abholen habe ich gesehen, das die direkt meine Wunschfelgen für die Sommerreifen nächstes Jahr da haben. Das mußte ich direkt ausnutzen. Ich bilde mir welche mit rotem Rand ein. War mir aber nicht sicher ob die Rottöne zusammen passen. Aber seht selbst...20181026_104913.jpg
Das ist die Platin P61 in 16 Zoll. Das rot ist 1:1 passend zum Flammrotmetallic vom Auto.:dance:

Max. beim Logan MCV II ohne Änderungen am Fahrzeug gehen die Felgen in 7Jx17 mit 205/45/R17
(....ich häng mal die ABE mit ran)

Das genau werden sie dann auch im Frühjahr.
Kostenpunkt incl. Firmen% 867,-€


Anhänge

Zuletzt bearbeitet von einem Moderator:
Dacianer.de - die Dacia-Community

Statistik des Forums

Themen
42.821
Beiträge
1.056.218
Mitglieder
73.482
Neuestes Mitglied
SpezNass
Zurück
